导入导出

点击屏幕右上角的导入/导出按钮，会弹出相应存储功能菜单。

图 1. 导入导出菜单

通过“导入/导出”功能菜单，用户可以选择将已经编辑好的波形文件、调制文件和序列文件从内/外部存储器导入DG70000的系统文件中。也可以将系统中的文件导出到内/外部存储器中。在导出到外部存储器或从外部存储器导入之前，请确保 U 盘（FAT32 格式、NTFS 格式）已经正确连接。

提示：

您还可以在波形、序列、调制界面的资源列表右侧点击导入 / 导出完成对应资源的导入与导出，详细内容请分别参考波形管理、序列管理和已调波形管理。

导入波形

点击导入波形按钮，进入导入波形功能菜单。

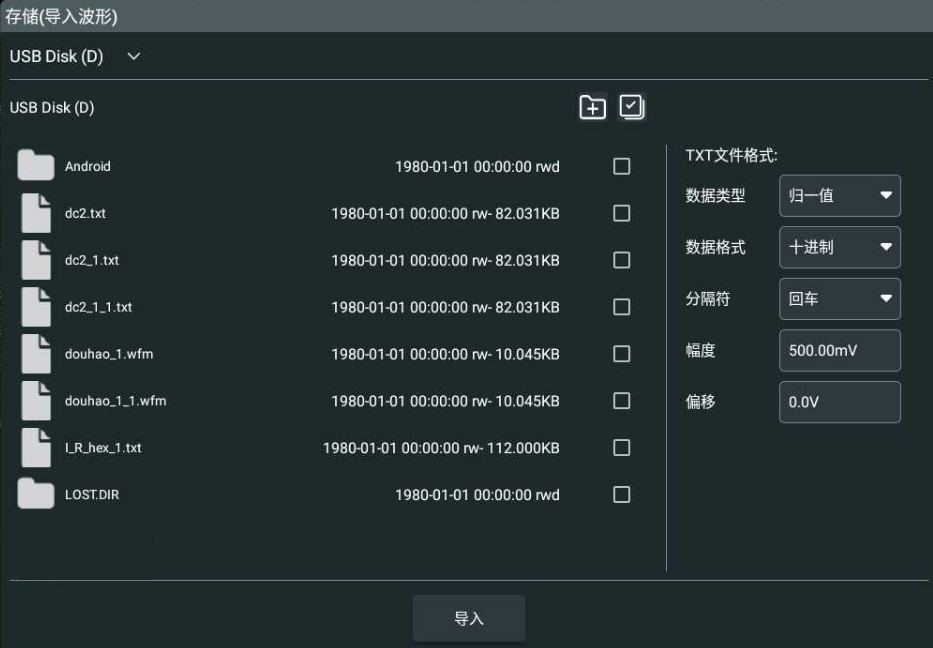

图 2. 导入波形菜单

如果导入的外部波形文件为TXT格式，需要配置文件的数据格式。通过“数据类型”下拉菜单，选择导入文件的数据类型为“归一值”或“电压值”。

选择数据类型为“归一值”后，需要进行如下配置：
- 数据格式

  通过“数据格式”下拉菜单，选择要导入文件的数据格式，DG70000支持导入“十进制”或“十六进制”格式的文件，确保选择的数据格式与导入文件的数据格式一致。
- 分隔符

  通过“分隔符”下拉菜单，选择导入文件中每个单元数据之间的分隔符为：回车、“,” 或“;”。
- 幅度

  点击“幅度”输入框，通过弹出的数字键盘，设置导入波形文件的幅度。取值范围为20 mV~2.0000 V，默认值为500.00 mV。
- 偏移

  点击“偏移”输入框，通过弹出的数字键盘，设置导入波形文件的偏移。取值范围为-1.0000 V~1.0000 V，默认值为0.0 V。
选择数据类型为“电压值”后，需要配置导入文件中每个单元数据之间的分隔符。通过“分隔符”下拉菜单，选择分隔符为：回车、“,” 或“;”。确保配置与导入文件数据格式一致。

勾选需要导入的文件，点击导入按钮，完成导入。导入后在波形管理表中可以查看到导入的波形。

点击导入序列/导入调制按钮，进入导入序列/导入调制菜单。

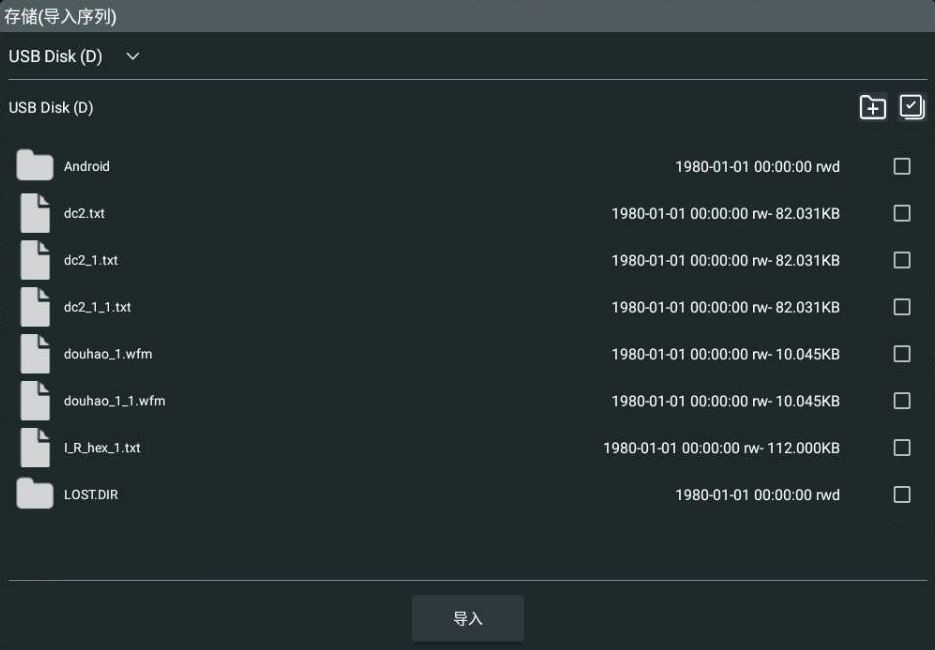

图 3. 导入序列菜单

勾选需要导入的调制或序列文件夹，点击导入按钮，完成导入。导入后的序列可以在序列管理表中查看，导入的调制在已调波形管理界面查看。

提示：

如果导入的序列或序列中包含的波形、子序列与仪器中存在的序列、波形重名，则无法导入。

点击导出波形按钮，进入导出功能菜单。

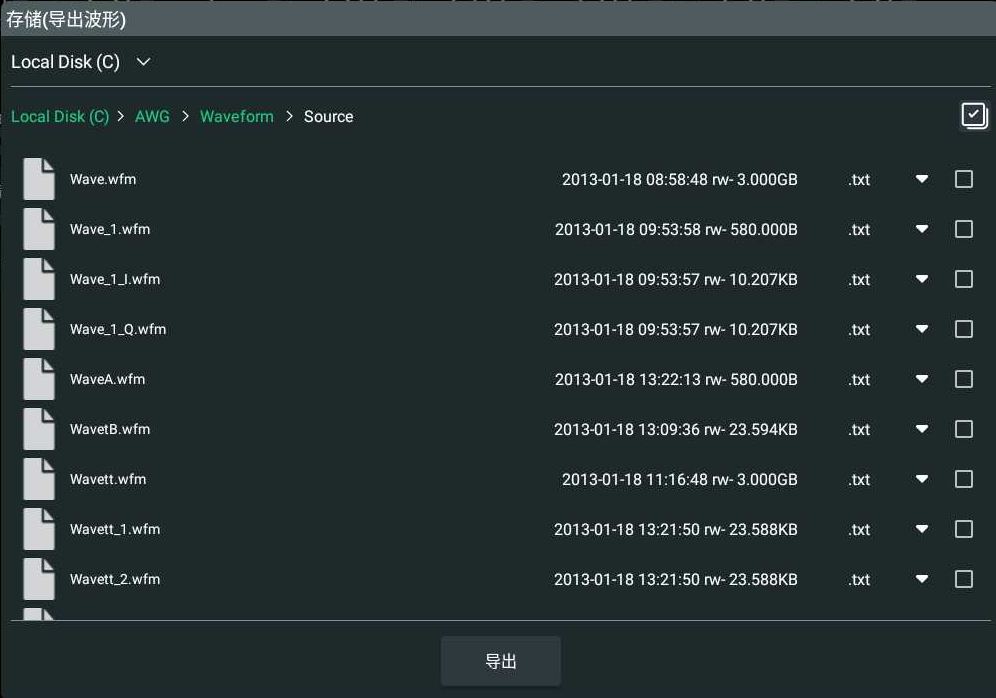

图 4. 导出波形菜单

首先通过下拉菜单选择导出文件的格式为“.txt”或“.wfm”。然后勾选需要导出的文件，点击导出按钮，选择导出路径后点击粘贴，完成导出。导出后在内/外部存储器的对应目录下可以看到导出的波形文件。

点击导出序列 / 导出调制按钮，进入导出功能菜单。

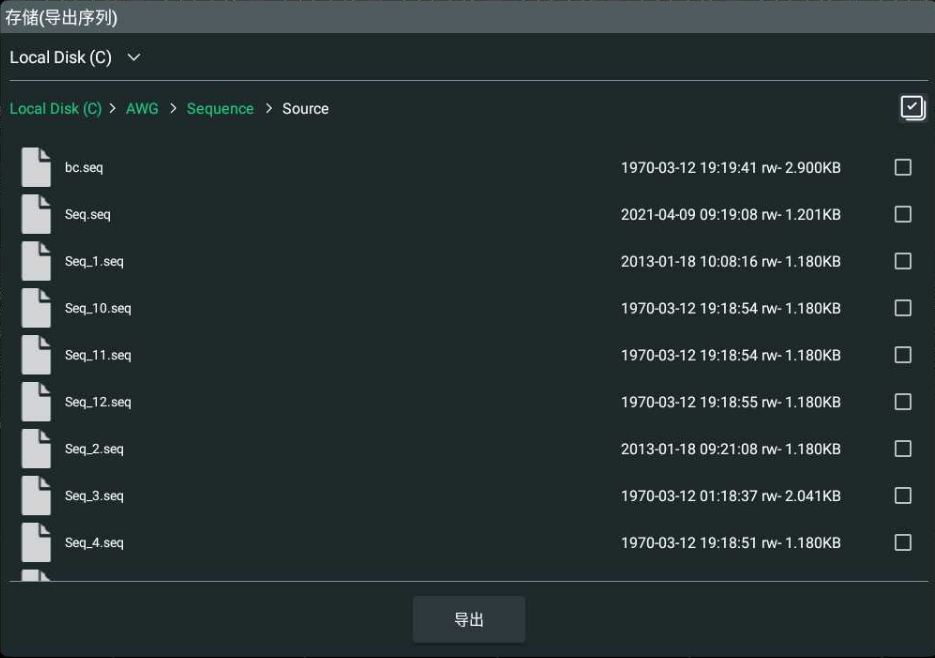

图 5. 导出序列菜单

勾选需要导出的文件，点击导出按钮，选择导出路径后点击粘贴，完成导出。在内/外部存储器的对应目录下可以看到导出的资源文件。
