3.5英寸高清智控屏界面介绍

采样率调节旋钮的功能指示

此图标对应副屏幕左上方的采样率调节旋钮，图标内容表示此旋钮功能和当前的调节模式。转动该旋钮修改采样率值，按下该旋钮可切换调节模式为粗调/微调。

触摸锁屏开关键的功能指示

此图标对应副屏幕正上方的触摸锁屏开关键，按下该键禁用触摸屏功能。

触发间隔/屏幕角度调节旋钮的功能指示

此图标对应副屏幕右上方的触发间隔/屏幕角度调节旋钮，如图 1 所示，此时旋转该旋钮可以修改内部触发信号的时间间隔，按下该旋钮可以将触发间隔设置为默认值。

智控键盘

点击副屏界面中的功能快捷键可进入相应功能的配置菜单或启动对应功能。

通道偏移旋钮的功能指示

此图标对应副屏幕右下方的通道的偏移旋钮，图标内容表示旋钮功能。旋转指定通道对应的旋钮可以调整对应通道输出波形的偏移，按下此旋钮可将对应通道的偏移归零。

通道开关键

按下该键可控制所有通道的使能和关闭状态。

通道幅度旋钮的功能指示

此图标对应副屏幕左下方的通道幅度旋钮，图标内容表示此旋钮功能和当前的调节模式。旋转该旋钮修改对应通道输出波形的幅度，按下该旋钮可切换调节模式为粗调/微调。

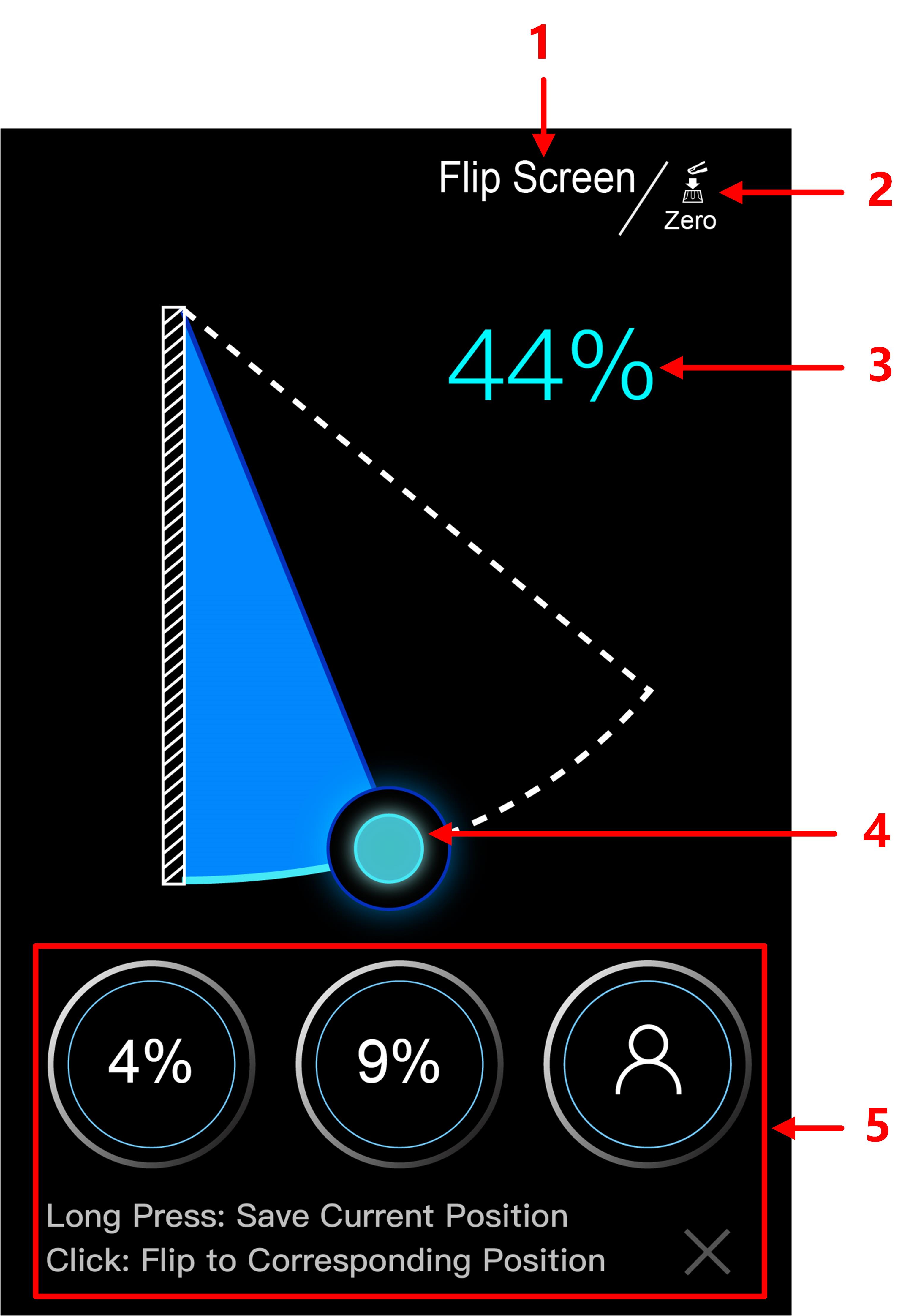

界面中显示的字符串“Flip Screen”表明在当前界面可以调节主屏幕的翻转角度。

此图标位置对应副屏幕右上方的 触发间隔/屏幕角度调节旋钮，图标内容表示此旋钮的功能。按下此旋钮可使主屏幕翻转角度归零；转动此旋钮可以调节主屏幕翻转角的大小。

代表当前主屏幕翻转的角度占主屏幕支持最大翻转角度的百分比。

使用副屏的触摸功能，拖动此图标可以调节主屏幕翻转角度。

本仪器支持用户存储三个常用的主屏幕翻转角度。操作步骤如下：

1. 拖动“角度调节图标”，将主屏幕调节到要存储的角度。

2. 长按“固定角度图标”，保存当前主屏幕的翻转角度。完成后，图标中会显示当前主屏幕翻转角度的百分比。

3. 在后续使用中，点击固定角度图标，主屏幕可直接调整到此图标对应的翻转角度。
