用户可以通过“触发设置”菜单设置触发源的相关参数。进入“触发设置”菜单，有如下三种方式。
-
点击屏幕左下角
>
触发，进入触发设置 菜单。 -
点击设备右侧小屏幕触控键盘 触发 按钮，进入触发设置菜单。
-
点击屏幕下方的 触发设置 标签，可直接进入触发设置菜单。
触发设置标签上显示了当前内部触发信号的间隔值。

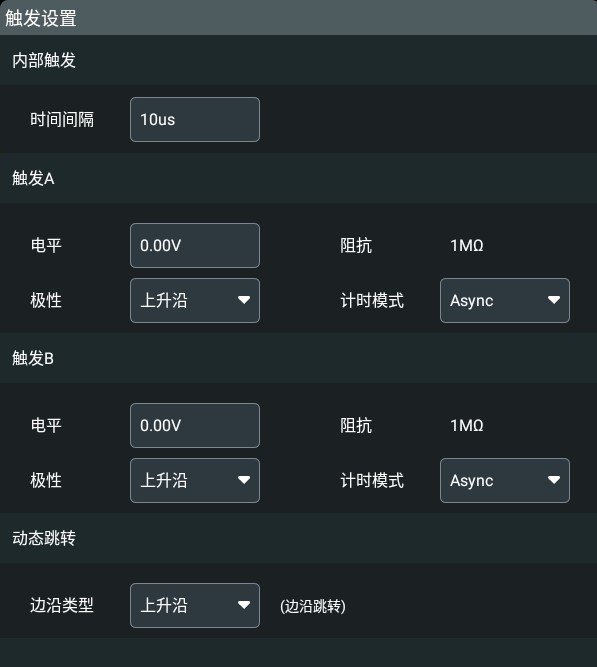

图 1. 触发设置菜单
内部触发
当触发源设置为“内部”时，触发信号由仪器内部时钟生成。点击输入框，在弹出的数字键盘中设置触发时间间隔。内部触发信号支持产生的时间间隔的范围为 10 μs~10 s。
触发A/触发B
-
电平：当外部 [TRIG A] 接口或 [TRIG B] 接口输入的信号跨过设置的阈值电平时，才会产生触发。点击输入框，通过弹出的数字键盘设置触发阈值电平。触发阈值电平的取值范围为-5.00 V~5.00 V。
-
阻抗：外部输入的触发阻抗，固定为1 MΩ。
-
极性：通过下拉菜单选择 [TRIG A] 接口或 [TRIG B] 接口输入的信号在跨过设置阈值电平的“上升沿”触发或“下升沿”触发。
-
计时模式：计时模式是触发速度相对于采样时钟频率的速度。当使用外部输入时，计时模式可选择同步（慢）和异步（快）。
-
Sync：同步触发模式，减慢触发时钟速率，以提供更长的设置时间，使其更容易调整设备之间的定时事件。
-
Async：异步触发模式，触发提供了触发事件和启动波形播放之间的最小延迟。
-
动态跳转
通过下拉菜单选择触发动态跳转的边沿类型：上升沿、下降沿。动态跳转的详细配置请参考序列动态跳转 章节。
