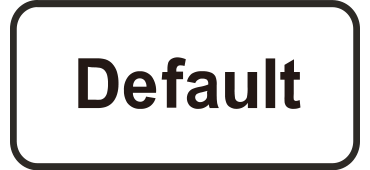

按仪器前面板
键，屏幕弹出“确定恢复默认设置？”提示框，点击 确定
可将信号发生器恢复为出厂默认配置，出厂值参见下表。
| AWG 参数 | 出厂值 |
|---|---|
| 通道参数 | |
| 分辨率 | 16+0Mkr |
| 输出波形 | 实数波形 |
| sin(x)/x 滤波 | 关闭 |
| DAC模式 | NRZ |
| 输出模式 | DC HBW |
| 幅度 | 350 mVpp |
| 偏移 | 0 mV |
| 通道输出 | 关闭 |
| 实数波形 | |
| SIFI | 关闭 |
| 内插倍数 | 1× |
| IQ波形（选件） | |
| I 数据内插倍数 | 2× |
| Q 数据内插倍数 | 2× |
| 内/外2 | 内 |
| 中心频率 | 0 Hz |
| 时钟参数 | |
| 时钟源 | 内部参考时钟 |
| 采样率 | 5 GSa/s |
| 采样时钟 | 5 GHz |
| 降低抖动 | 关闭 |
| 外部参考时钟 | 10M |
| 外部采样时钟 | 5 GHz |
| 采样率分频 | 1 |
| 采样时钟输出 | 关闭 |
| 同步时钟输出 | 关闭 |
| 基础波形参数 | |
| 波形名称 | Wave |
| 选择波形 | 正弦波 |
| 计算模式 | 长度 |
| 长度 | 12k |
| 采样率 | 5 GSa/s |
| 频率 | 1 GHz |
| 循环次数 | 2.4k |
| 幅度 | 500 mVpp |
| 高电平 | 250 mV |
| 低电平 | -250 mV |
| 偏移 | 0 mV |
| 相位 | 0° |
| 表格波形参数 | |
| 波形名称 | Wave |
| 长度 | 12k |
| 幅度 | 500 mVpp |
| 偏移 | 0 mV |
| 波形 | 实数波形 |
| 多音波形参数（高级编辑） | |
| 波形名称 | Wave |
| 类型 | 音调编辑 |
| 采样率 | 用户自定义 5GSa/s |
| 音调编辑 | |
| 起始频率 | 1 GHz |
| 结束频率 | 2 GHz |
| 频率间距 | 1 GHz |
| 音调数目 | 2 |
| 多音相位 | 0° |
| 音调波形长度 | 2.65k |
| 调频编辑 | |
| 最低频率 | 1 GHz |
| 最高频率 | 1.1 GHz |
| 扫频时间 | 10 μs |
| 扫频速率 | 10 MHz/μs |
| 扫频方式 | 由低到高 |
| 扫频波形长度 | 50k |
| 高速串行信号 | |
| 固定最大采样率 | 关闭 |
| 固定最大波形长度 | 关闭 |
| 最大波形长度 | 1000000000 Samples |
| 波形合成 | |
| 码元 | PRBS |
| PRBS | PRBS9 |
| 电平翻转 | OFF |
| 码率 | 125 Mbps |
| 高电平 | 750 mV |
| 低电平 | -750 mV |
| 码元长度 | 511 Bits |
| 码元偏移 | 0 Bits |
| 编码类型 | NRZ |
| 8B10B | 关闭 |
| 不均等性 | RD+ |
| PWM | 关闭 |
| T-Minor | 0.2 UI |
| 边沿形状 | 线性插值 |
| 阈值 | 10%/90% |
| 上升时间 | 0.4 UI |
| 扰码开关 | OFF |
| 扰码类型 | 加性扰码 |
| 多项式 | X9+X4+1 |
| 寄存器初始值 | 111111111 |
| 寄存器初始值类型 | 二进制 |
| 占空比失真开关 | OFF |
| 模式 | 经典 |
| 失真幅度 | 0 UI |
| 传输 | |
| 周期抖动开关 | OFF |
| PJ1~PJ10 | 关闭 |
| 频率（PJ1~PJ10） | 50 MHz |
| 幅度（PJ1~PJ10） | 0.1 UIpp |
| 相位（PJ1~PJ10） | 0° |
| 随机抖动开关 | OFF |
| RJ1~RJ3 | 关闭 |
| 峰值因子（RJ1~RJ3） | 6 dB |
| 幅度（RJ1~RJ3） | 0.1 UIrms |
| 带宽（RJ1~RJ3） | 50 MHz |
| 高斯噪声开关 | OFF |
| 噪声带宽 | 500 MHz |
| 噪声幅度 | 5% |
| 峰值因子 | 6 dB |
| 单音噪声开关 | OFF |
| 频率 | 500 MHz |
| 单音噪声幅度 | 5% |
| 扩频时钟开关 | OFF |
| 形状 | 正弦波 |
| 码率偏移峰峰值 | 0 ppm |
| 信号周期 | 500 kHz |
| 信道 | |
| 低通滤波开关 | OFF |
| 滤波类型 | 矩形滤波器 |
| 截止频率 | 500 MHz |
| Q | 1 |
| 码间串扰开关 | OFF |
| 斜坡衰减速率 | 0 dB/100MHz |
| 预/去加重 | |
| 预/去加重开关 | OFF |
| 预加重幅度（Tap#-1~Tap#-5） | 0 dB |
| 去加重幅度（Tap#+1~Tap#+5） | 0 dB |
|
序列参数 |
|
| 序列名称 | Seq |
| 跳转规则 | 立刻跳转 |
| 动态跳转 | 打开 |
| 跳转到 | 1 |
|
调制参数 |
|
| 波形名称 | Mod |
| 码元类型 | 全1 |
| 长度 | 10k |
| 码元速率 | 1 MSa/s |
| 调制类型 | BPSK |
| 编码 | 无编码 |
| 过采样率 | 4 |
| 滤波器 | 窗口滤波器 |
| Alpha/BT | 0.25 |
|
输出设置 |
|
| 通道 | CH1 |
| Analog | |
| 停止电平 | 0 Volt |
| 等待电平 | 0 Volt |
| Marker1 | |
| 停止电平 | 低电平 |
| 等待电平 | 低电平 |
| 高电平 | 1 V |
| 低电平 | 0 V |
| Marker2 | |
| 停止电平 | 低电平 |
| 等待电平 | 低电平 |
| 高电平 | 1 V |
| 低电平 | 0 V |
|
触发设置 |
|
| 时间间隔 | 10 μs |
| 触发A | |
| 电平 | 0 V |
| 阻抗 | 1 MΩ |
| 极性 | 上升沿 |
| 计时模式 | Async |
| 触发B | |
| 电平 | 0 V |
| 阻抗 | 1 MΩ |
| 极性 | 上升沿 |
| 计时模式 | Async |
| 动态跳转 | |
| 边沿类型 | 上升沿 |
|
偏移设置 |
|
| Analog | |
| TX1 | 0 ps |
| TX2 | 0 ps |
| TX3 | 0 ps |
| TX4 | 0 ps |
| Markers | |
| 通道 | CH1 |
| Marker1 | 0 ps |
| Marker2 | 0 ps |
|
IQ补偿 |
|
| 使能 | OFF |
| I路偏移 | 0% |
| Q路偏移 | 0% |
| 增益不平衡 | 0 dB |
| 偏移 | 0 ps |
|
AFG 参数 |
出厂值 |
|
通道参数 |
|
| 输出类型 | 连续波 |
| 波形类型 | 正弦波 |
| 输出开关 | 关闭 |
|
连续波 |
|
| 频率 | 1 kHz |
| 幅度 | 500 mV |
| 偏移 | 0 mV |
| 相位 | 0° |
| 高电平 | 250 mV |
| 低电平 | -250 mV |
| 占空比（方波、脉冲） | 50% |
| 对称性（锯齿波） | 50% |
| 上升沿（脉冲） | 300 ps |
| 下降沿（脉冲） | 300 ps |
|
脉冲串 |
|
| 脉冲串类型 | N循环 |
| 延时 | 0 s |
| 循环数 | 1 |
| 相位 | 0° |
| 周期 | 10 ms |
| 触发源 | 内部触发 |
| 空闲电平 | 第一个点 |
|
调幅 |
|
| 调制源 | 内部源 |
| 调制波形 | 正弦波 |
| 调制频率 | 100 Hz |
| 调制深度 | 100% |
| 载波抑制 | 关 |
|
调频 |
|
| 调制源 | 内部源 |
| 调制波形 | 正弦波 |
| 调制频率 | 100 Hz |
| 频率偏移 | 1 kHz |
|
调相 |
|
| 调制源 | 内部源 |
| 调制波形 | 正弦波 |
| 调制频率 | 100 Hz |
| 相位偏移 | 90° |
|
幅移键控 |
|
| 调制源 | 内部源 |
| 调制速率 | 100 Hz |
| 调制幅度 | 700 mVpp |
|
频移键控 |
|
| 调制源 | 内部源 |
| 调制速率 | 100 Hz |
| 跳跃频率 | 10 kHz |
|
相移键控 |
|
| 调制源 | 内部源 |
| 调制速率 | 100 Hz |
| 相位 | 180° |
|
扫频 |
|
| 扫频类型 | 线性扫频 |
| 开始频率 | 100 Hz |
| 结束频率 | 1 kHz |
| 中心频率 | 550 Hz |
| 频率跨度 | 900 Hz |
| 触发源 | 内部触发 |
| 扫频时间 | 1 s |
| 返回时间 | 0 ns |
| 开始保持 | 0 ns |
| 结束保持 | 0 ns |
| 步进数（步进扫频） | 2 |
|
通道设置 |
|
| 输出 | OFF |
| 输出反向 | OFF |
| 电压限制 | OFF |
| 高电平限制 | 250 mV |
| 低电平限制 | -250 mV |
|
时钟设置 |
|
| 参考时钟源 | 内部 |
