传输

周期抖动

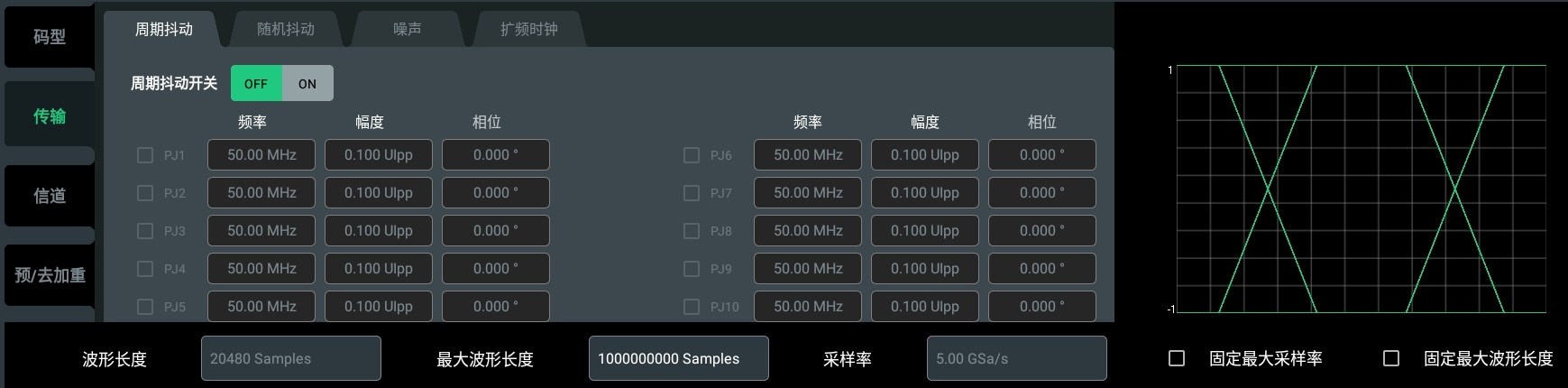

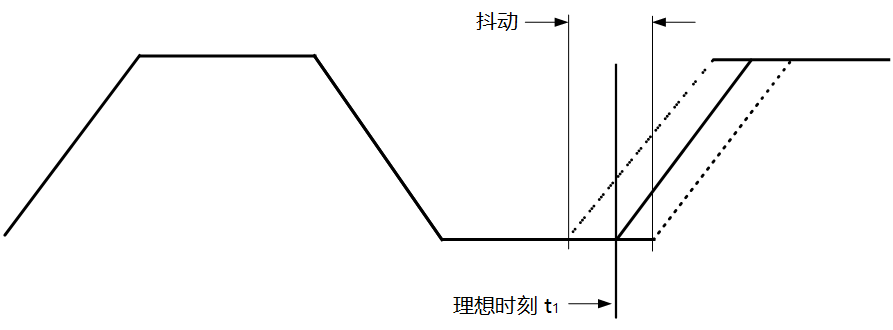

抖动定义为高速串行信号边沿相对理想边沿时刻的偏差。周期抖动也称正弦抖动，是确定性抖动中具有周期性，但周期性与波形数据无关的抖动。点击“周期抖动开关”项开关按钮，打开（ON）或关闭（OFF）周期性抖动功能。打开周期抖动功能后，可点击对应分量（PJ1~PJ10）前的选择框来添加此周期性抖动，并设置对应抖动的参数。

频率

点击“频率”项输入框，设置引入正弦波（抖动）的频率，可设置范围为1 Hz~1 GHz，默认为50 MHz。
幅度

点击“幅度”项输入框，设置引入正弦波（抖动）的幅度，可设置范围为0 UIpp~10 UIpp，默认为0.1 UIpp。
相位

点击“相位”项输入框，设置引入的正弦波（抖动）相位，可设置范围-360°~360°，默认为0°。

随机抖动

在传输设置界面点击随机抖动进入随机抖动设置界面，随机抖动的概率分布服从高斯分布。点击“随机抖动开关”项开关按钮，打开（ON）或关闭（OFF）随机性抖动功能。打开随机抖动功能后，可点击对应分量（RJ1~RJ3）前的选择框来启用此随机抖动，并设置对应抖动的参数。

峰值因子

峰值因子为抖动的最大峰值与均方根幅度的比率，以dB表示。例如，将RJ1的峰值因子设置为6 dB时，则RJ1的峰值为幅度的2倍。点击“峰值因子”项输入框，设置随机抖动的峰值因子，可设置范围为0 dB~12 dB，默认为6 dB。
幅度

点击“幅度”项输入框，设置随机抖动的均方根幅度（非最大抖动幅度），可设置范围为0 UIrms~100 UIrms，默认为0.1 UIrms。
带宽

点击“带宽”项输入框，设置随机抖动的带宽，可设置范围为1 Hz~1 GHz，默认为50 MHz。

噪声

在传输设置界面点击噪声，进入噪声设置界面。

高斯噪声
点击“高斯噪声开关”项开关按钮，可打开（ON）或关闭（OFF）高斯噪声功能。打开高斯噪声功能后，可设置生成指定带宽和幅度的高斯噪声叠加在信号上。
- 噪声带宽：高斯噪声带宽可设置范围为1 Hz~1.25 GHz，且不大于当前采样率的一半，默认为500 MHz。
- 噪声幅度：高斯噪声幅度定义为“低”电平到“高”电平偏移的百分比。此处的“高”、“低”电平为信号长时间运行后的最终稳定状态，不受任何低通滤波或去加重/预加重的影响。高斯噪声幅度可设置范围为0%~100%，默认为5%。
- 峰值因子：峰值因子可设置幅度为-60 dB~20 dB。
单音噪声
点击“单音噪声开关”项开关按钮，可打开（ON）或关闭（OFF）单音噪声功能。打开该功能后，可设置生成指定频率的正弦波作为噪声叠加在信号上。
- 频率：单音噪声频率可设置范围为10 Hz~1.25 GHz，且不大于当前采样率的一半，默认为500 MHz。
- 单音噪声幅度：单音噪声幅度可设置范围为0%~100%，默认为5%。

扩频时钟

扩频时钟（SSC）功能可以调制高速串行信号码率。在传输设置界面点击扩频时钟，进入扩频时钟设置界面。点击“扩频时钟开关”项的开关按钮，打开（ON）或关闭（OFF）扩频时钟功能。打开SSC后，您可设置扩频时钟参数。

形状

点击“形状”项下拉菜单，设置SSC为正弦波、方波或三角波。
码率偏移峰峰值

码率偏移峰峰值以码率设置值（请参考码型设置中的基本设置）的百万分之一（ppm）表示。点击“码率偏移峰峰值”项输入框，通过弹出的虚拟数字键盘设置峰峰值，可设置范围为0 ppm~200 kppm，默认为0 ppm。
信号周期

点击“信号周期”项输入框，通过弹出的虚拟数字键盘设置SSC的频率，可设置范围为10 kHz~500 kHz，默认为500 kHz。
对称性

仅当SSC形状设置为三角波时，显示此设置项。点击“对称性”输入框，通过弹出的虚拟数字键盘设置对称性，可设置范围为0%~100%，默认值为50%。
