在高速串行信号编辑界面点击 信道 进入信道设置界面，如下图所示。用户可设置低通滤波和码间串扰。

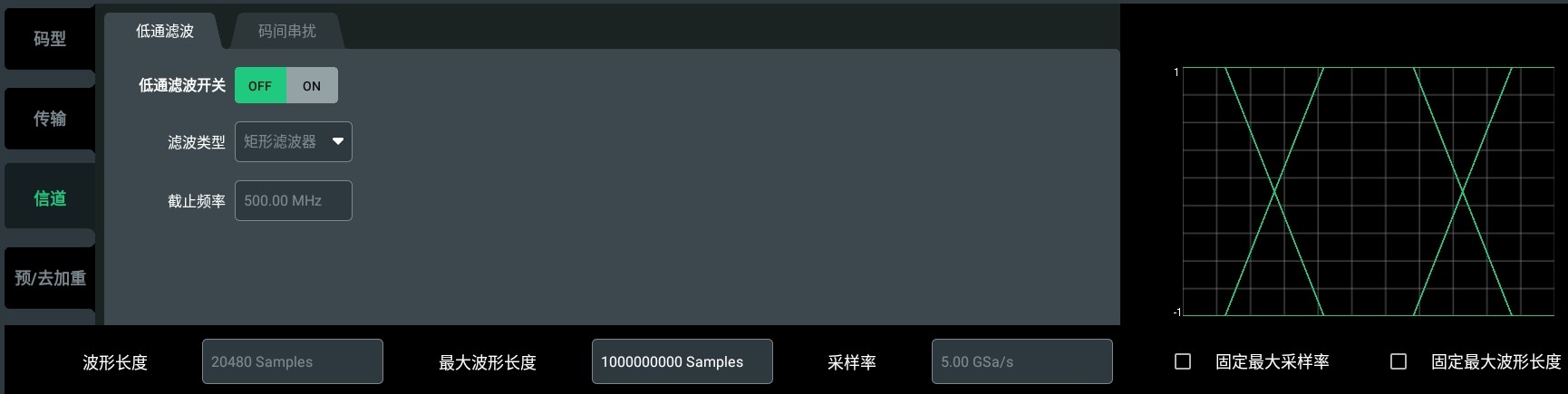

图 1. 信道设置界面
注：
低通滤波和码间串扰功能互斥，只能同时打开其中一个功能。
低通滤波
点击“低通滤波开关”项开关按钮，选择打开（ON）或关闭（OFF）低通滤波功能。打开低通滤波功能后，您可设置滤波类型和截止频率。
-
滤波器类型
点击“滤波类型”下拉菜单，选择滤波器类型为矩形滤波器、一阶滤波器或二阶滤波器。
-
截止频率
点击“截止频率”输入框，通过弹出的虚拟数字键盘，设置滤波器的截止频率（3 dB衰减频率）。可设置的最小值为当前采样率的1/1000；可设置的最大值为1.25 GHz，且不大于当前采样率的一半。截止频率默认为500 MHz。
-
Q
Q为品质因数，只适用于二阶滤波器。当滤波器类型选择二阶滤波器时，点击“Q”项输入框，通过弹出的虚拟数字键盘，设置二阶滤波器的品质因数，可设置范围为0.01~1000，默认为1。
码间串扰
码间串扰可以模拟硬件滤波器的一些特性，在信号中引入码间串扰的效果。在信道设置界面点击 码间串扰，进入码间串扰设置界面。点击“码间串扰开关”项的开关按钮，打开（ON）或关闭（OFF）码间串扰功能。
打开码间串扰功能后，您可点击“斜坡衰减速率”项输入框定义码间串扰滤波器，斜坡衰减速率可设置范围为0 dB/100 MHz~100 dB/100 MHz，默认为0 dB/100 MHz。
