SPI触发

触发类型

在 触发类型 下拉菜单中选择“SPI”，可进行SPI触发配置。

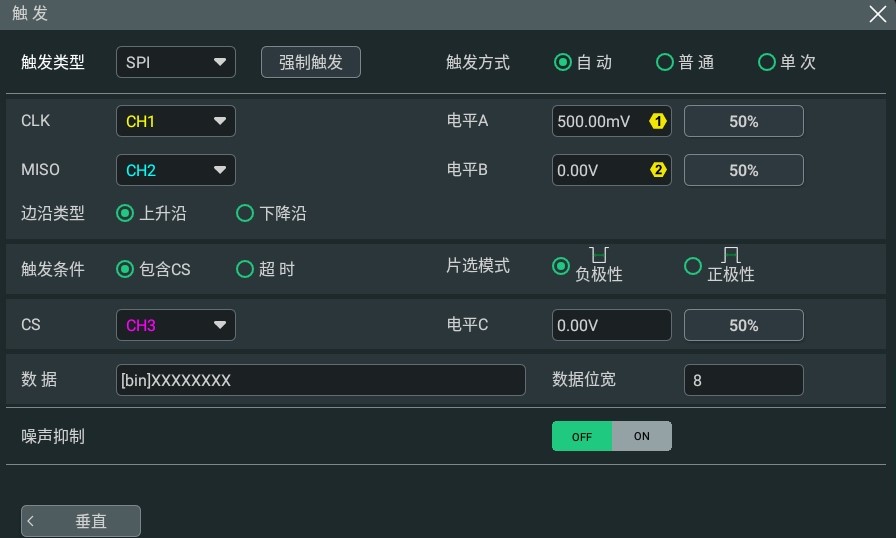

图 2. SPI触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

分别点击 CLK 和 MISO 下拉菜单选择CH1~CH4分别为串行时钟线（CLK）和串行数据线（MISO）指定信源。具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

在 边沿类型 项选择所需的时钟边沿类型。

• 上升沿：在时钟的上升沿处对MISO数据进行取样。

• 下降沿：在时钟的下降沿处对MISO数据进行取样。

触发条件

在 触发条件 项选择判断触发的条件。

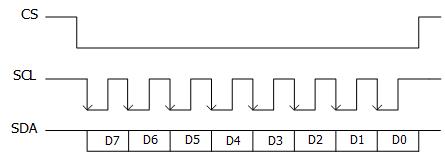

• 包含CS：片选信号有效的条件下，示波器在搜索到满足触发条件的数据（SDA）时触发。

  • 点击 CS 下拉菜单选择CH1~CH4作为片选信号线。

  • 在 片选模式 项选择当前片选模式为“正极性”（高电平有效）或“负极性”（低电平有效）。

• 超时：时钟（CLK）信号保持指定时间的空闲状态后，示波器在搜索到满足触发条件的数据（MISO）时触发。选择该条件后，点击 超时 输入框，通过弹出的数字键盘设置空闲状态的时间；也可以旋转前面板对应的多功能旋钮设置超时时间。超时时间可设范围为8 ns至10 s。

数据

点击 数据 输入框，在弹出的格式界面中设置需要操作的数据位。设置方法请参考I2C触发 一节中介绍的相关内容。

数据位宽

点击 数据位宽 输入框，通过弹出的数字键盘设置串行数据字符串中的位数；也可以旋转对应的多功能旋钮设置此值。字符串中的位数可设置为4至32间的任意整数。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。

电平选择和设置

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

• 电平A

  点击 电平A 输入框，在弹出的数字键盘里输入CLK的电平值；也可以旋转前面板对应多功能旋钮或触发电平旋钮调整CLK的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。

• 电平B

  点击 电平B 输入框，在弹出的数字键盘里输入MISO的电平值；也可以旋转前面板对应多功能旋钮调整MISO的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。

• 电平C

  点击 电平C 输入框，在弹出的数字键盘里输入CS的电平值。也可以旋转前面板对应多功能旋钮调整CS的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
