脉宽触发

在指定宽度的正脉冲或负脉冲上触发。脉宽触发下，设定一定条件的脉冲宽度，当输入信号的脉冲宽度满足条件时，示波器就会触发。

在示波器中，触发电平与正脉冲相交的两点间时间差定义为正脉宽，触发电平与负脉冲相交的两点间时间差定义为负脉宽，如下图所示。

图 1. 正脉宽/负脉宽

触发类型

在触发类型下拉菜单中选择“脉宽触发”，进行配置。

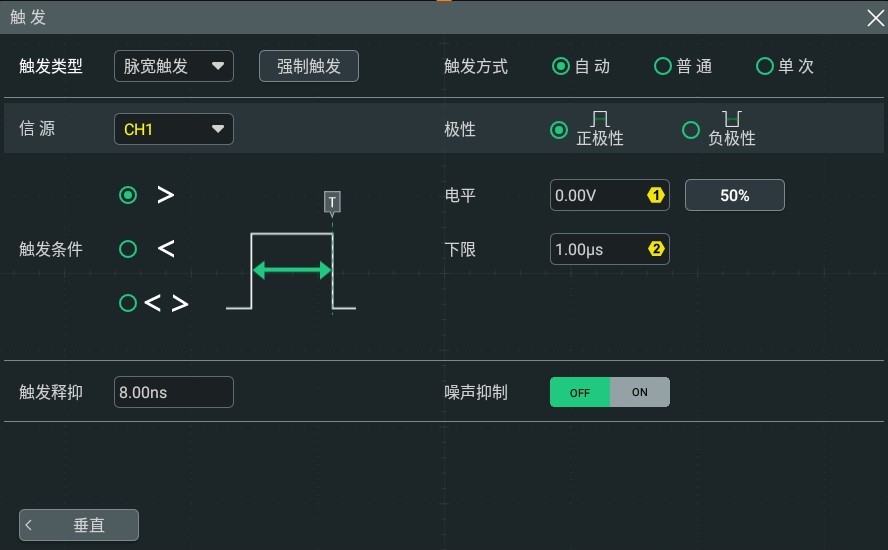

图 2. 脉宽触发配置菜单

选择触发类型后，屏幕上方的触发标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

点击信源下拉菜单选择CH1~CH4，具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

在极性菜单中选择所需的极性，可以选择正极性（）或负极性（）。

在触发条件菜单中选择触发条件。

触发条件设置为“>”或“<”时，点击上限或下限项输入框，通过弹出的数字键盘设置脉宽的上限或下限；也可以旋转对应的多功能旋钮修改上限和下限值。脉宽可设置范围为1 ns至10 s。
触发条件设置为“< >”时，分别点击上限和下限项输入框，通过弹出的数字键盘设置脉宽上限和下限；也可以旋转对应的多功能旋钮，修改上限和下限值。脉宽下限必须小于脉宽上限。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑和噪声抑制一节中的介绍。

点击电平输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
