探头补偿

首次使用探头时，应进行探头补偿调节，使探头与示波器输入通道匹配。未经补偿或补偿偏差的探头会导致测量误差或错误。探头补偿步骤如下：

1. 执行功能检查 中介绍的步骤1、2、3和4。

2. 检查所显示的波形形状并与下图所得波形进行对比。

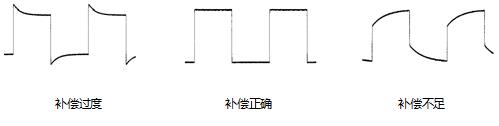

   图 1. 探头补偿



3. 使用附件中提供的探头补偿调节棒调整探头上的低频补偿调节孔，直到显示的波形如上图所示的“补偿正确”。
