本系列示波器的波形视图显示窗口采用的是YT模式。该模式下，Y轴表示电压量，X轴表示时间量。除此之外，还支持XY模式的波形显示窗口“XY窗口”，在该窗口中X轴和Y轴均表示电压量，示波器将两个输入通道从“电压-时间”显示转化为“电压-电压”显示。
打开XY窗口
打开XY窗口有如下几种方式：
-
在导航菜单或屏幕右上方工具栏中点击 多窗口 打开 添加窗口 菜单，在“绘图”项点击 XY > 添加 ，可以打开XY窗口。
-
在导航菜单或屏幕右上方工具栏中点击 XY ，可打开XY窗口。
-
在水平系统菜单中勾选 XY ，可打开XY窗口。
XY窗口配置

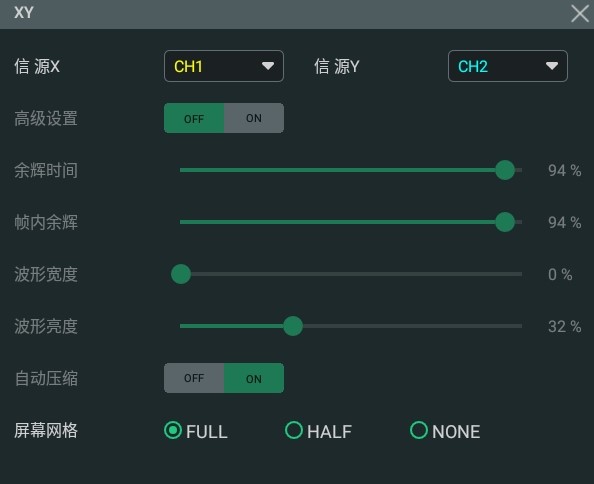

点击XY窗口右上角的
图标可进入XY配置菜单。
-
信源：点击“信源X”下拉菜单可以选择XY窗口中X坐标的信源通道；点击“信源Y”下拉菜单可以选择XY窗口中Y坐标的信源通道。
在 添加窗口 菜单中，还可以配置信源Z。信源Z作为XY模式窗口的Z坐标轴，用于控制在XY模式窗口中是否显示X-Y的波形，此功能称为“消隐功能”。
-
当“信源Z”选择“无”时，关闭消隐功能，始终显示X-Y波形。
-
当“信源Z”选择“CH1~CH4”时，打开消隐功能，根据选择通道的输入信号来控制是否显示X-Y波形。当Z轴的消隐信号大于0V时，显示波形；当小于0V时，隐藏波形。
-
-
屏幕网格：请参考设置屏幕网格 章节设置XY窗口的网格。
相位差的测量
通过李沙育（Lissajous）法可方便的测量相同频率的两个信号之间的相位差。下图给出了相位差的测量原理图。
根据sinƟ=A/B或C/D，其中Ɵ为通道间的相差角，A、B、C、D的定义见上图。因此可以得出相差角，即：
Ɵ=±arcsin(A/B)或±arcsin(C/D)
如果椭圆的主轴在I、III象限内，那么所求得的相位差角应在I、IV象限内，即在（0至π/2）或（3π/2至2π）内。如果椭圆的主轴在II、IV象限内，那么所求得的相位差角应在II、III象限内，即在（π/2至π）或（π至3π/2）内。
XY模式可用于测试信号经过一个电路网络产生的相位变化。将示波器与电路连接，监测电路的输入输出信号。
