超幅触发

触发类型

在 触发类型 下拉菜单中选择“超幅触发”，可进行超幅触发配置。

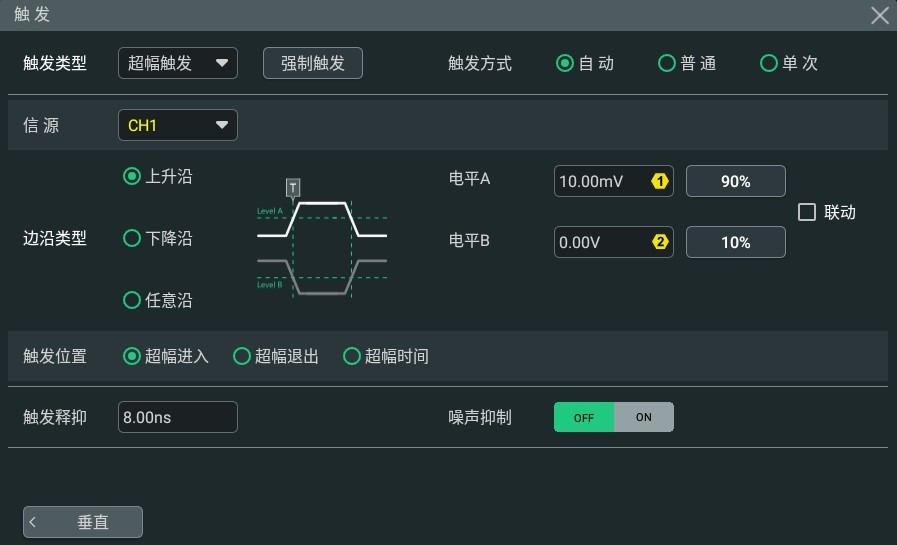

图 1. 超幅触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉列表选择CH1~CH4，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

点击 边沿类型 选择在输入信号的何种边沿上触发。

• 上升沿：在输入信号的上升沿处且满足 触发位置 的设置时触发。

• 下降沿：在输入信号的下降沿处且满足 触发位置 的设置时触发。

• 任意沿：在输入信号的任意边沿处且满足 触发位置 的设置时触发。

触发位置

当选择超幅类型后，点击 触发位置 输入框选择触发位置进一步确定触发的时间点。

• 超幅进入：当输入信号进入指定的触发电平范围内时触发。

• 超幅退出：当输入信号退出指定的触发电平范围内时触发。

• 超幅时间：超幅进入后的累计保持时间等于设置的超幅时间时触发。选择该类型后，可设置超幅时间，超幅时间可设置范围为1 ns至10 s。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑 和噪声抑制 一节中的介绍。

电平选择和设置

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

分别点击 电平A 和 电平B 输入框，通过弹出的数字键盘设置电平A/电平B；也可以旋转前面板触发电平旋钮或对应的多功能旋钮调整电平A/电平B。当勾选 联动 时，会同时调整触发电平上限和下限，触发电平差值（即触发电平上限与触发电平下限的差值）保持不变。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
