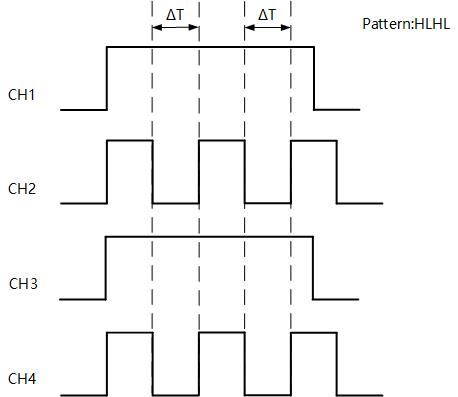

持续时间触发类型下，示波器通过查找指定码型的持续时间作为识别触发的条件。码型是通道逻辑“与”的组合，每个通道的值可为1（高）、0（低）或X（忽略）。当该码型的持续时间（∆T）满足预设的时间时，示波器触发，如下图所示。
触发类型

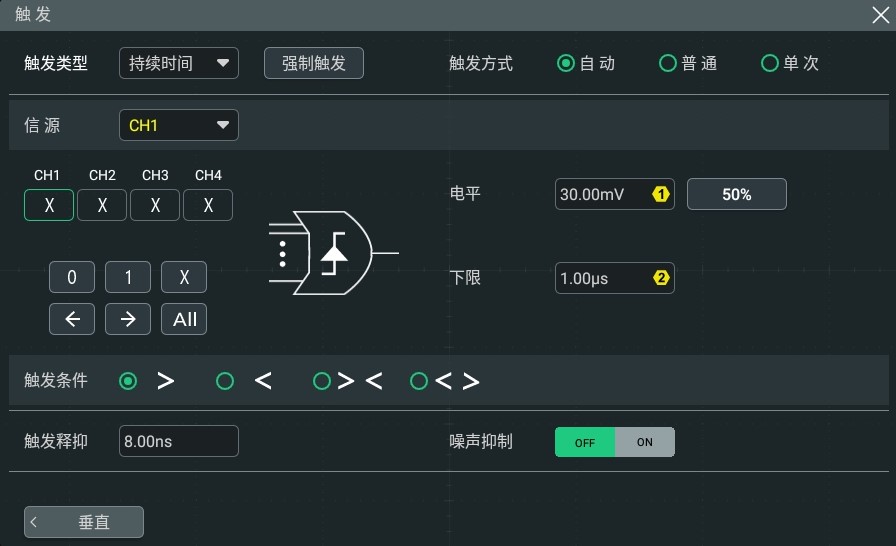

在 触发类型 下拉菜单中选择“持续时间”，进行持续时间触发配置。
选择触发类型，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
码型配置
-
1：将所选通道码型值设置为“1”，即电压电平高于通道的触发电平。
-
0：将所选通道码型值设置为“0”，即电压电平低于通道的触发电平。
-
X：将所选通道码型值设置为“X”，即该通道不作为码型的一部分。当码型中所有通道均被设置为“X”时，示波器将不触发。
此外，左箭头和右箭头分别表示向左、向右切换通道码型位。“All ”表示所有位键。选中某一通道码型，然后点击 All，则其他通道都将设置为当前选择的码型。
触发条件
在 触发条件 菜单中选择触发条件。
-
>：码型的持续时间大于设置的时间时触发。点击 下限 输入框，通过弹出的数字键盘设置该码型持续时间的下限值；也可以旋转对应的多功能旋钮修改持续时间的下限值。可设置范围为1 ns至10 s。
-
<：码型的持续时间小于设置的时间时触发。点击 上限 输入框，通过弹出的数字键盘设置该码型持续时间的上限值；也可以旋转对应的多功能旋钮修改持续时间的上限值。可设置范围为1 ns至10 s。
-
< >：码型的持续时间小于设置的时间上限且大于设置的时间下限时触发。分别点击 上限 、 下限 输入框，通过弹出的数字键盘设置该码型的持续时间上限和下限值；也可以旋转对应的多功能旋钮修改持续时间的上限和下限值。上限值可设置范围为1.01 ns至10 s，下限值设置范围为1 ns至9.9 s。时间下限必须小于时间上限。
-
> <：码型的持续时间大于设置的时间上限或小于设置的时间下限时触发。分别点击 上限 、 下限 输入框，通过弹出的数字键盘设置该码型的持续时间上限和下限；也可以旋转对应的多功能旋钮修改持续时间的上限和下限值。上限值可设置范围为1.01 ns至10 s，下限值可设置范围为1 ns至9.9 s。时间下限必须小于时间上限。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发电平
点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
