本系列示波器可在CAN信号的帧起始处、帧结束处、指定类型的帧（如远程帧、过载帧或数据帧等）或指定类型的错误帧（如应答错误、校验错误或格式错误等）等位置上触发。

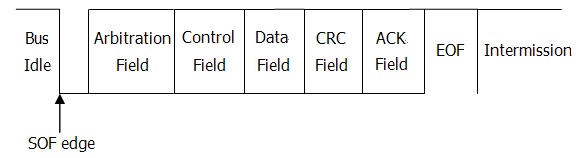

CAN总线数据帧格式如下图所示。
触发类型

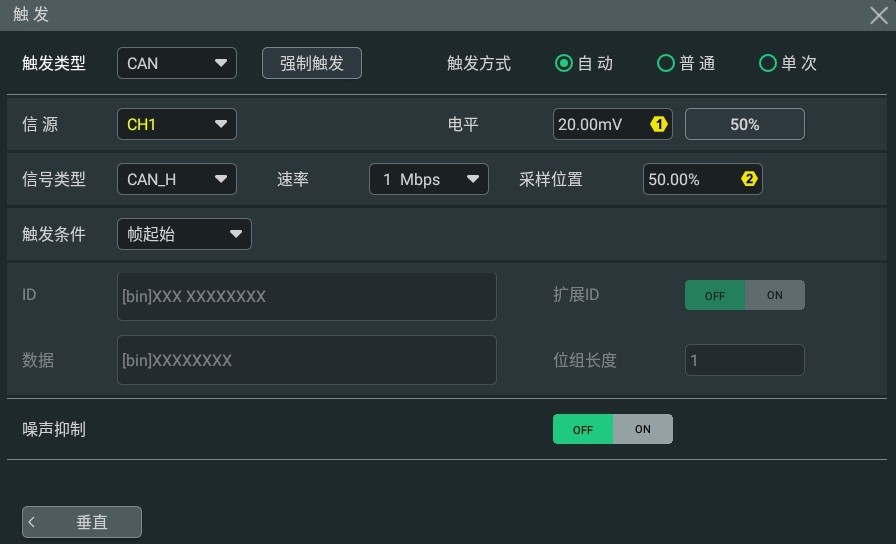

在 触发类型 下拉菜单中选择“CAN”，可进行CAN触发配置。
选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
信号类型
点击 信号类型 下拉菜单选择所需的信号类型。
-
CAN_H：实际的CAN_H总线信号。
-
CAN_L：实际的CAN_L总线信号。
-
发送/接收：来自CAN信号线上的接收信号和传输信号。
-
差分：使用差分探头连接到模拟通道的CAN差分总线信号。差分探头的正极连接CAN_H总线信号，差分探头的负极连接CAN_L总线信号。
信号速率
点击 速率 下拉菜单，选择预设定的速率，可选择的速率包括10 kbps、20 kbps、33.3 kbps、50 kbps、62.5 kbps和83.3 kbps等，用户也可以自定义信号速率。
采样位置

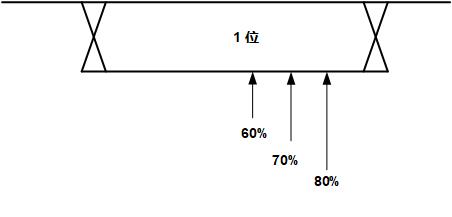

采样点为位时间内的点，示波器在该点对位电平进行采样。采样点用“位开始至采样点的时间”与“位时间”的百分比表示，如下图所示。
点击 采样位置 输入框，通过弹出的虚拟键盘设置采样位置；也可以旋转对应的多功能旋钮设置此值。采样位置的可调范围为10%至90%。
触发条件
点击 触发条件 下拉菜单选择触发条件。
-
帧起始：在数据帧的帧起始处触发。
-
帧结束：在数据帧的帧结束处触发。
-
远程帧ID：在指定ID的远程帧上触发。选择 远程帧ID 后，需设置以下参数：
-
点击 扩展ID 选择打开或关闭扩展ID。
-
点击 ID 输入框，弹出“格式”界面，设置需要操作的ID。设置方法请参考I2C触发 一节中介绍的相关内容。
-
-
过载帧：在过载帧上触发。
-
数据帧ID：在指定ID的数据帧上触发。选择 数据帧ID 后，请参考“远程帧ID”设置 扩展ID 和 ID。
-
数据帧数据：在指定数据的数据帧上触发。选择 数据帧数据 后，需设置以下参数：
-
点击 数据 输入框，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发 一节中介绍的相关内容。
-
点击 位组长度 输入框，通过弹出的数字键盘设置数据的长度；也可以旋转对应的多功能旋钮设置此值。位组长度的可设范围为1至8。
-
-
数据和ID：在指定ID和数据的数据帧上触发。选择 数据和ID 时，需设置 ID、扩展ID、数据 和 位组长度。
-
错误帧：在错误帧上触发。
-
位填充错误：在位填充错误帧上触发。
-
应答错误：在应答错误帧上触发。
-
校验错误：在校验错误帧上触发。
-
格式错误：在格式错误帧上触发。
-
任意错误：在格式错误或应答错误等任意错误帧上触发。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
触发电平
点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
