边沿触发是指在输入信号指定边沿的触发电平上触发。
触发类型
在 触发类型 下拉菜单中选择“边沿触发”，可进行边沿触发配置。

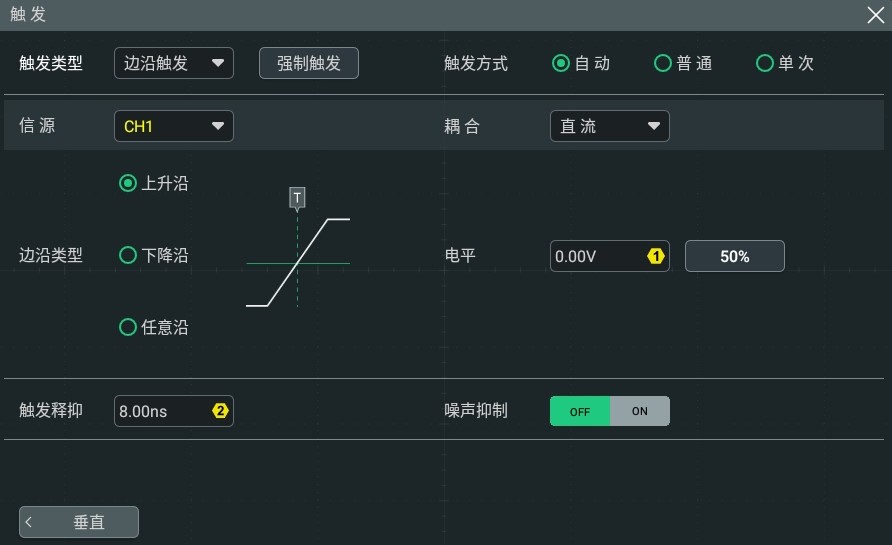

图 1. 边沿触发设置菜单
选择完触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
信源选择
点击 信源 下拉列表选择CH1~CH4、AC Line或EXT，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。
只有选择已接入信号的通道作为触发源才能够得到稳定的触发。
边沿类型
在 边沿类型 菜单中选择在输入信号的何种边沿上触发，此时屏幕上方触发信息标签中将显示当前边沿类型。
-
上升沿：在输入信号的上升沿处，且电压电平满足设定的触发电平时触发。
-
下降沿：在输入信号的下降沿处，且电压电平满足设定的触发电平时触发。
-
任意沿：在输入信号的上升沿或下降沿处，且电压电平满足设定的触发电平时触发。
提示：
当触发方式选择边沿触发时，您还可以按下前面板
键切换触发的边沿类型。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发电平
点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
