超时触发类型下，从输入信号的上升沿（或下降沿）跨过触发电平开始到相邻的下降沿（上升沿）跨过触发电平结束的时间间隔（∆T）大于设置的超时时间时，示波器触发，如 图 1 所示。

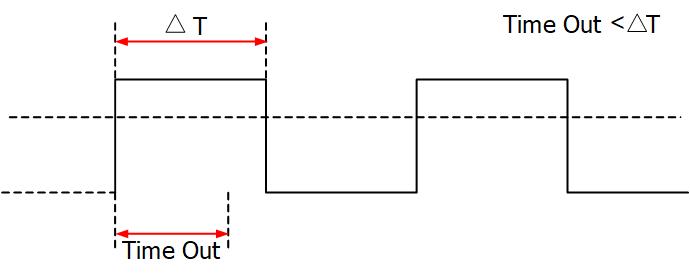

图 1. 超时触发示意图
触发类型
在 触发类型 下拉菜单中选择“超时触发”，进行超时触发配置。

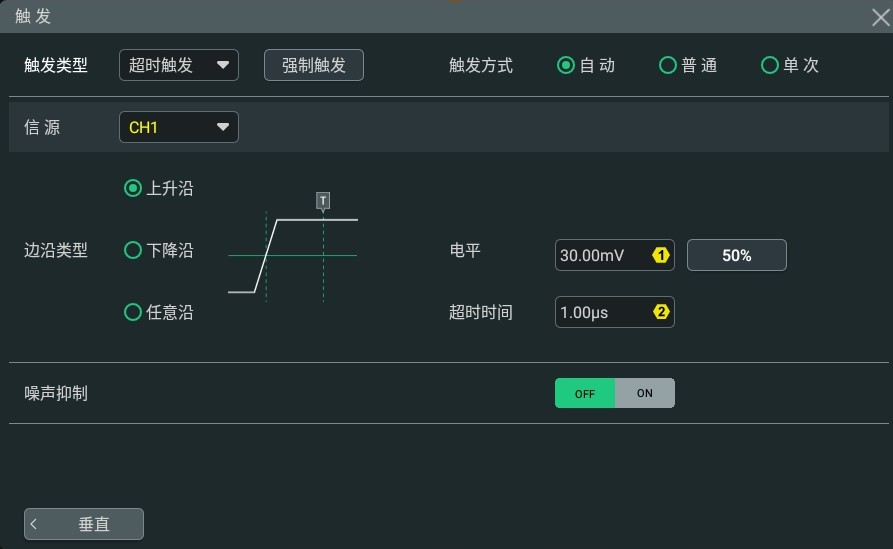

图 2. 超时触发菜单
此时，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
边沿类型
点击 边沿类型 选择输入信号开始跨过触发电平的边沿类型。
-
上升沿：在输入信号的上升沿跨过触发电平开始计时。
-
下降沿：在输入信号的下降沿跨过触发电平开始计时。
-
任意沿：在输入信号的任意沿跨过触发电平开始计时。
超时时间
超时时间用于设置信号跨过触发电平后保持不跳变的最长时间。点击 超时时间 输入框，通过弹出的数字键盘设置超时触发的超时时间；也可以旋转对应的多功能旋钮修改超时时间。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
触发电平
点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
