选择测量参数

在 测量 菜单中，点击 垂直、水平 、 其它 或通过左右滑动菜单，切换至相应的参数类别菜单界面，如图 1、图 2、图 3 所示。在对应的菜单中点击任意测量项，可打开对应测量，本系列示波器支持同时打开14种测量。

• 垂直：包含最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、过冲、预冲、面积、单周期面积和交流有效值测量参数。

  图 1. 垂直测量参数

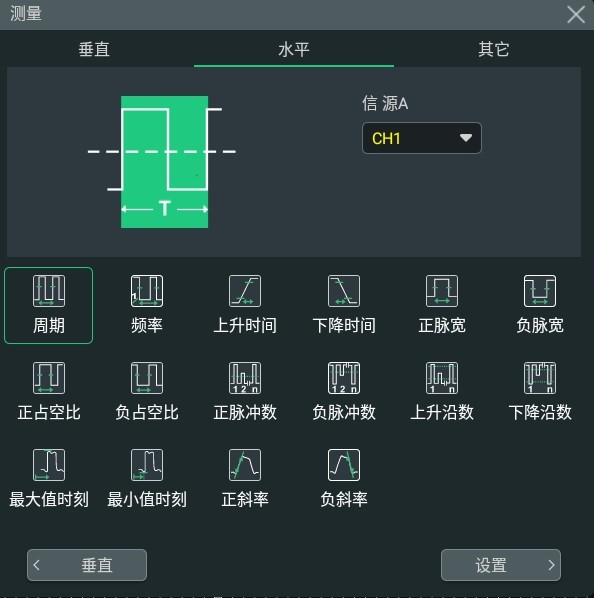

• 水平：包含周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、最大值时刻、最小值时刻、正斜率和负斜率测量参数。

  图 2. 水平测量参数

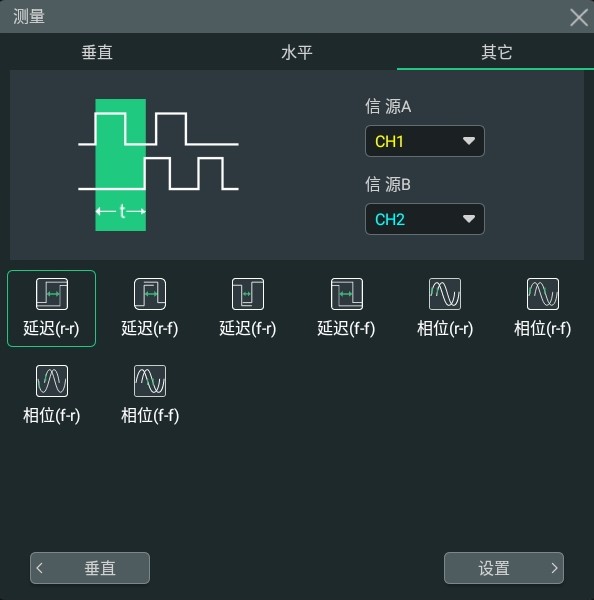

• 其它：包含延迟(r-r)、延迟(r-f)、延迟(f-r)、延迟(f-f)、相位(r-r)、相位(r-f)、相位(f-r)和相位(f-f)测量参数。

  图 3. 其他测量参数
