延迟触发

触发类型

在 触发类型 下拉菜单中选择“延迟触发”，进行延迟触发配置。

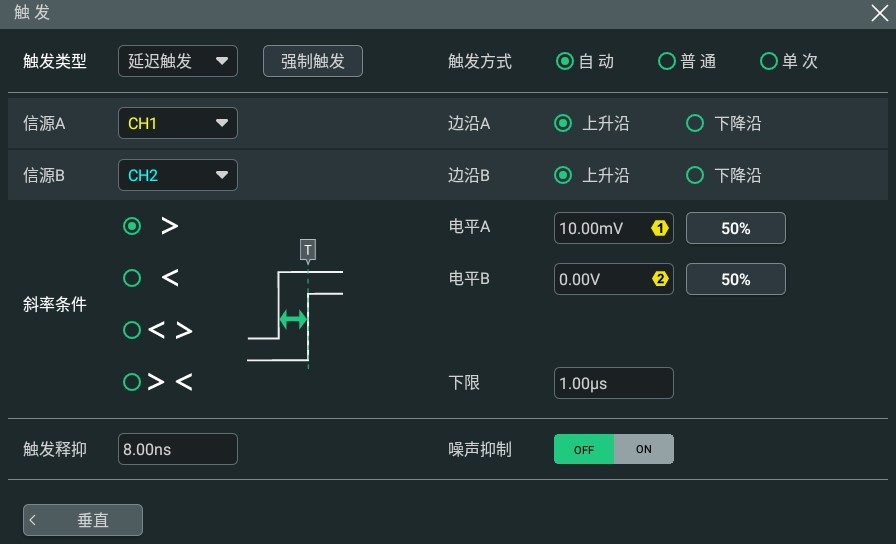

图 2. 延迟触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源设置

• 信源A

  点击 信源A 下拉列表选择CH1~CH4作为信源A的触发信源，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方的触发信息标签中。

  只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

• 边沿A

  点击在 边沿A 项选择延迟触发时信源A的触发边沿类型，可以选择上升沿或下降沿。

• 信源B

  点击 信源B 下拉列表选择CH1~CH4作为信源B的触发信源，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

  只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

• 边沿B

  点击在 边沿B 项选择延迟触发时信源B的触发边沿类型，可以选择上升沿或下降沿 。

设置触发条件

在 斜率条件 菜单中选择延迟触发的时间限制条件。

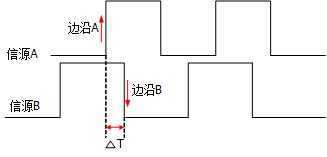

• >：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）大于设置的时间下限时触发。点击 下限 输入框，通过弹出的数字键盘设置延迟触发的延迟时间下限；也可以旋转对应的多功能旋钮修改延迟时间下限。

• <：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）小于设置的时间上限时触发。点击 上限 输入框，通过弹出的数字键盘设置延迟触发的延迟时间上限；也可以旋转对应的多功能旋钮修改延迟时间上限。

• < >：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）大于设置的时间下限且小于设置的时间上限时触发。分别点击 上限 、下限 输入框，通过弹出的数字键盘设置延迟触发的延迟时间上限和下限；也可以旋转对应的多功能旋钮修改延迟时间上限和下限。时间下限必须小于时间上限。

• > <：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）小于设置的时间下限或大于设置的时间上限时触发。分别点击 上限 、下限 输入框，通过弹出的数字键盘设置延迟触发的延迟时间上限和下限；也可以旋转对应的多功能旋钮修改延迟时间上限和下限。时间下限必须小于时间上限。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑 和噪声抑制 一节中的介绍。

电平选择和设置

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

分别点击 电平A 和 电平B 输入框，通过弹出的数字键盘设置电平A/电平B；也可以旋转前面板对应的多功能旋钮调整电平A/电平B，或旋转触发电平旋钮调整电平（触发电平旋钮的焦点在上一次设置的电平）。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
