本系列示波器可在LIN信号的同步场上触发，也可在指定的标识符、数据或帧上触发。
LIN总线数据帧格式如下图所示。
触发类型

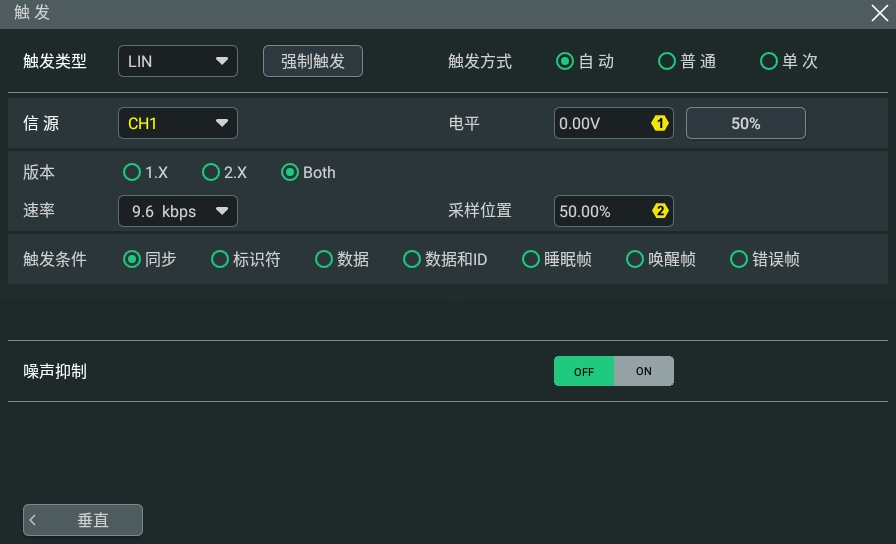

在 触发类型 下拉菜单中选择“LIN”，进行LIN类型触发配置。
此时，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
协议版本
在 版本 项中选择与被测信号相匹配的协议版本，可选1.X、2.X和Both。
速率
点击 速率 下拉菜单选择预设定的速率。可选择的速率包括1.2 kbps、2.4 kbps、4.8 kbps、9.6 kbps和19.2 kbps等，用户也可以自定义速率值。
采样位置

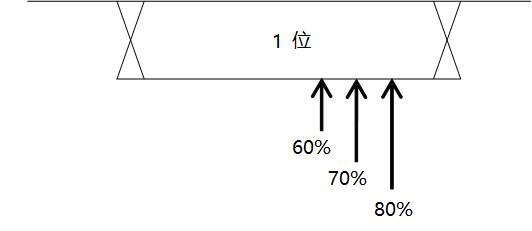

采样点为位时间内的点，示波器在该点对位电平进行采样。采样点用“位开始至采样点的时间”与“位时间”的百分比表示，如下图所示。
点击 采样位置 输入框，通过弹出的数字键盘进行设置；也可以旋转对应的多功能旋钮设置此值。采样位置可调范围为10%至90%。
触发条件
在 触发条件 项选择所需的触发条件。
-
同步：在同步场（Sync Field）的最后一位触发。
-
标识符：当查找到与预设标识符相等的标识符时触发。
点击 ID 输入框，通过弹出的数字键盘设置ID的值；也可以旋转对应的多功能旋钮设置此值。
-
数据：当查找到满足预设条件的数据时触发。
-
点击 数据 输入框，弹出“格式”界面，设置需要操作的数据位。设置方法请参考I2C触发 一节中介绍的相关内容。
-
点击 位组长度 输入框，通过弹出的数字键盘设置位组长度；也可以旋转对应的多功能旋钮设置此值。位组长度可设范围为1至8。
-
-
数据和ID：当查找到与预设标识符相等的标识符且满足预设条件的数据时触发。
触发条件设置为 数据和ID 时，需要设置 数据、位组长度 和 ID。
-
睡眠帧：当查找到睡眠帧时触发。
-
唤醒帧：当查找到唤醒帧时触发。
-
错误帧：在指定类型的错误帧上触发。点击 错误类型 下拉菜单选择错误类型：同步、奇偶校验或校验和。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参噪声抑制 一节中的介绍。
触发电平
点击 电平 输入框，通过弹出的数字键盘设置触发电平；也可以旋转前面板右侧的触发电平旋钮或对应的多功能旋钮调节触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
