连接探头

连接无源探头

1. 将探头的BNC端连接至示波器前面板的模拟通道输入端，如下图所示。

2. 将探头接地鳄鱼夹或接地弹簧连接至电路接地端，然后将探针连接至待测电路测试点中。

图 1. 连接无源探头

连接无源探头后，您需要在测量前进行探头功能检查和探头补偿调节，具体步骤请参考本手册中功能检查 和探头补偿 章节介绍的内容。

连接有源探头

以PVA7250（差分有源探头）为例：

1. 将探头前端与有源探头放大器连接，如下图所示。

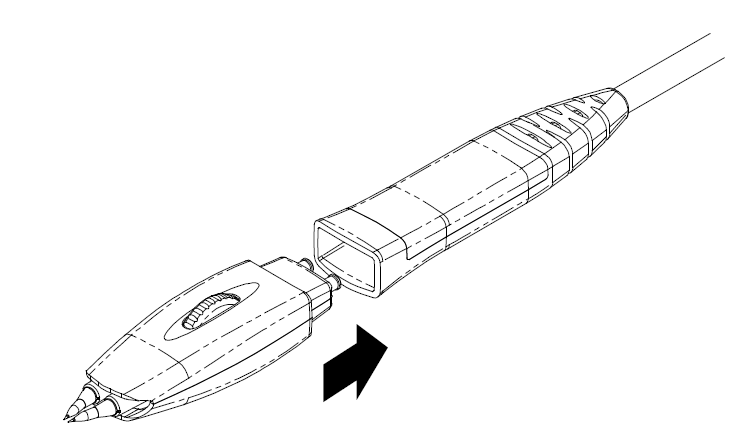

   图 2. 连接探头前端与有源探头放大器



2. 将有源探头放大器的另一端连接至示波器前面板的模拟通道输入端，如下图所示。注意将探头推到紧闭的位置。

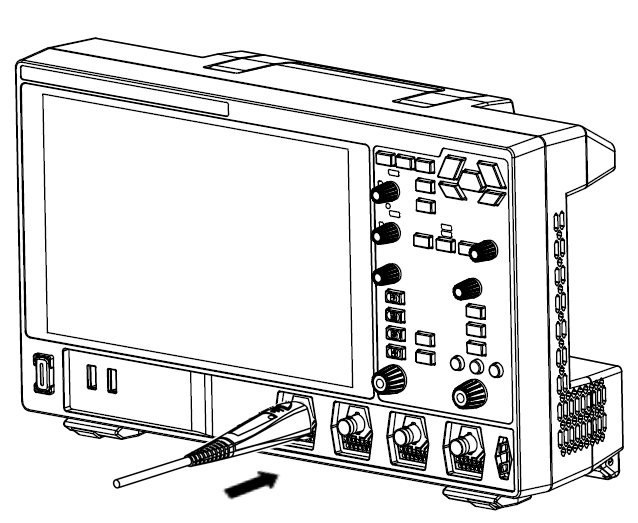

   图 3. 连接有源探头



3. 使用探头辅助装置将探头前端连接到待测电路中。探头详细信息请参考《PVA7000系列有源探头用户手册》。

连接有源探头后，您可以根据需要进行探头校准和偏移电压调整等，具体步骤请参考本产品用户手册中关于有源探头内容的介绍。
