在 数学运算 菜单中，点击 运算符 下拉菜单，选择不同的代数运算。本系列示波器支持的代数运算包括：A+B、A-B、A×B、A÷B。
-
A+B：将信源A与信源B的波形值逐点相加并显示结果。
-
A-B：将信源A与信源B的波形值逐点相减并显示结果。
-
A×B：将信源A与信源B的波形逐点相乘并显示结果。
-
A÷B：将信源A与信源B的波形逐点相除并显示结果。可用于分析两个通道波形的倍数关系。
当信源B的电压值为零时，相除结果按0处理。
运算结果显示窗口

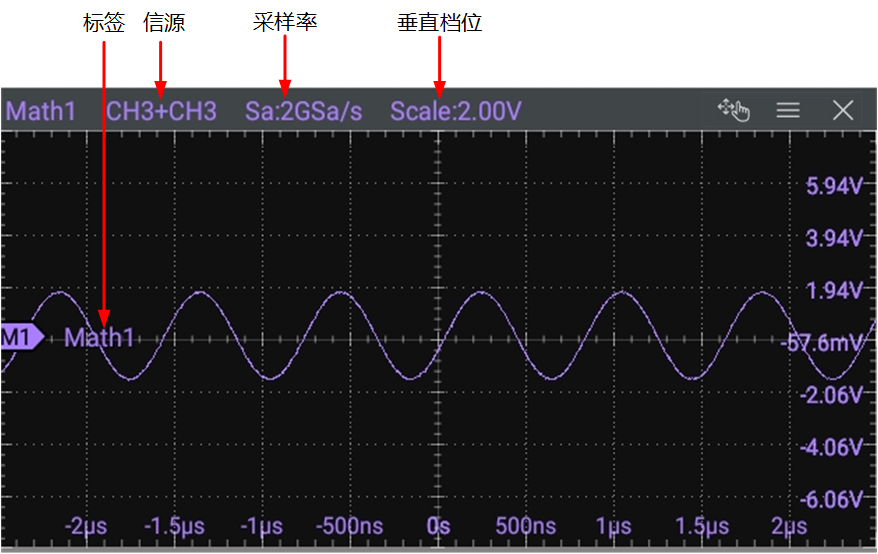

点击 运算 开关按钮，选择打开（ON）代数运算结果的显示窗口，窗口上方显示信源和垂直档位参数，如下图所示。
信源
点击 信源A 或 信源B 的下拉菜单，可分别选择信源为CH1~CH4或Ref1~Ref10。选择信源通道后，被选中的通道自动切换至打开状态。
除CH1~CH4、Ref1~Ref10外，Math2 的信源还可选择Math1；Math3 的信源还可选择Math1、Math2；Math4 的信源还可选择Math1、Math2、Math3。被选中的Math将自动打开窗口显示和运算开关。
档位
用于设置运算结果显示窗口的垂直档位，您可通过以下方法设置档位：
-
打开 数学运算 菜单时，旋转前面板对应的多功能旋钮或在菜单中点击 档位 数值输入框右侧的图标可增大或减小垂直档位。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。
-
当菜单关闭时，您可以通过捏合手势调节垂直档位，也可以旋转多功能旋钮1调节垂直档位（请参考前面板介绍 设置多功能旋钮）。
偏移
用于设置运算结果显示窗口的垂直偏移，您可通过以下方法设置偏移：
-
打开 数学运算 菜单时，旋转前面板对应的多功能旋钮或在菜单中点击 偏移 数值输入框右侧的图标可增大或减小偏移。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。
-
当菜单关闭时，您可以通过拖动手势调节垂直偏移，也可以旋转多功能旋钮2调节垂直偏移（请参考前面板介绍 设置多功能旋钮）。
反相
用于设置在运算结果显示窗口显示波形反相，设置方法请参考波形反相 章节。
波形
本仪器支持配置数学运算波形范围在主时基或扩展时基区域内。
- Main：测量范围在主时基区域。
- Zoom：测量范围在扩展时基区域。
垂直扩展
本仪器支持如下两种垂直扩展方式，默认为“通道零点”。
- 通道零点：改变垂直档位时，数学运算波形将围绕波形零点位置扩展或压缩。
- 屏幕中心：改变垂直档位时，数学运算波形将围绕屏幕中心扩展或压缩。
自动设置
点击 自动设置 按钮，仪器将根据当前的配置自动将运算结果的垂直档位和偏移调整至最佳值，以便于用户进行观察。
标签
用于设置在运算结果显示窗口显示波形标签，设置方法请参考通道标签 章节。
屏幕网格
设置方法请参考设置屏幕网格。
