输入阻抗

为减少示波器和待测电路相互作用引起的电路负载，本示波器提供了两种输入阻抗模式：1 MΩ（默认）和50 Ω。在 垂直 系统菜单中，点击 阻抗 项按钮，选择输入阻抗为1 MΩ或50 Ω。

• 1 MΩ：此时示波器的输入阻抗非常高，从被测电路流入示波器的电流可忽略不计。
• 50 Ω：使示波器与输出阻抗为50 Ω的设备相匹配。

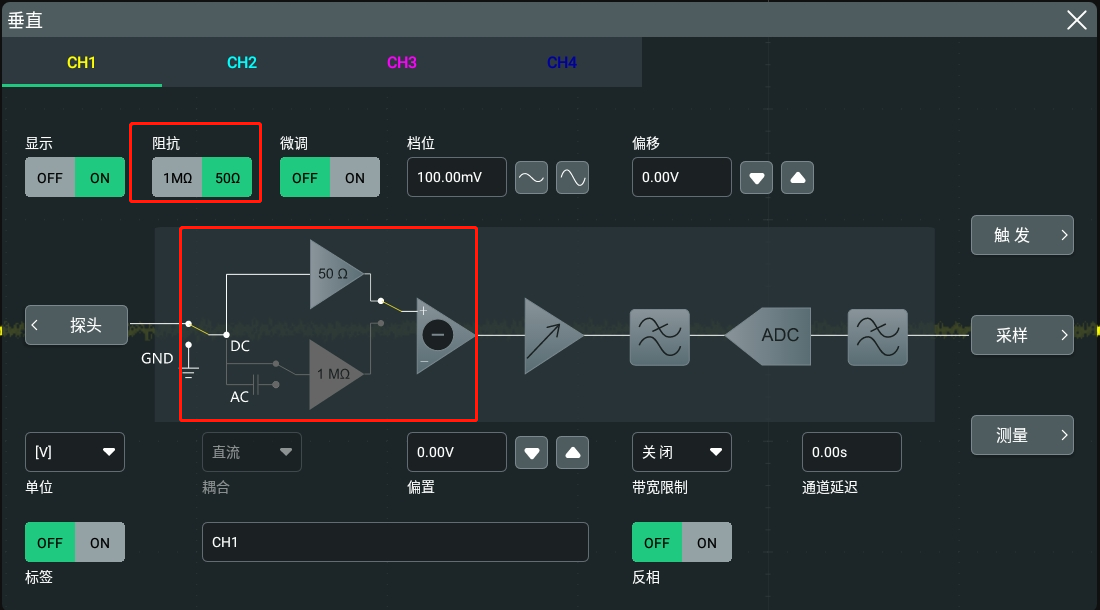

修改输入阻抗，垂直 系统菜单中的电路图也会进行相应的改变，如下图所示。
