第N边沿触发

在指定空闲时间后第N个边沿上触发。例如，在如下图所示的波形中，需在指定空闲时间（相邻两个上升沿之间的时间）后第2个上升沿上触发，则空闲时间需设置为P<空闲时间<M。其中M为第1个上升沿与前一个上升沿之间的时间，P为参与计数的上升沿之间的最大时间。

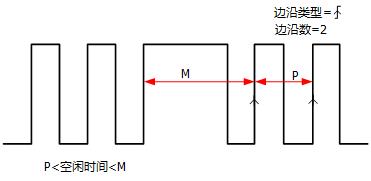

图 1. 第N边沿触发示意图

触发类型

在触发类型下拉菜单中选择“第N边沿”，进行“第N边沿”类型触发配置。

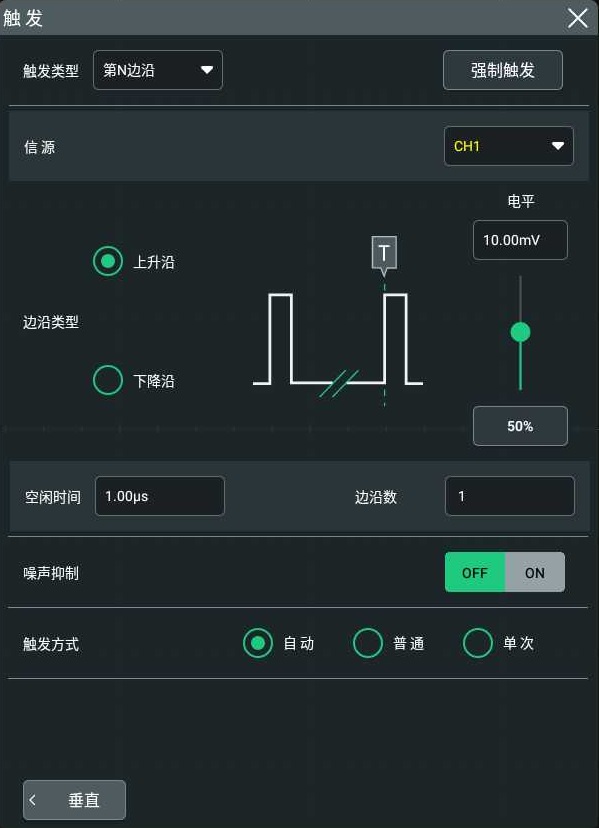

图 2. 第N边沿触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

点击信源下拉列表选择CH1-CH4，具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

点击边沿类型键选择在输入信号的何种边沿上触发。

点击空闲时间，在弹出的数字键盘中设置第N边沿触发中开始边沿计数之前的空闲时间。

点击边沿数，在弹出的数字键盘中设置第N边沿触发中“N”的具体数值。可设置范围为1至65535。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制一节中的介绍。

点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮或拖动触发菜单里的电平调节器调整指定触发电平值。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
