斜率触发

触发类型

在 触发类型 下拉菜单中选择“斜率触发”，可进行斜率触发配置。

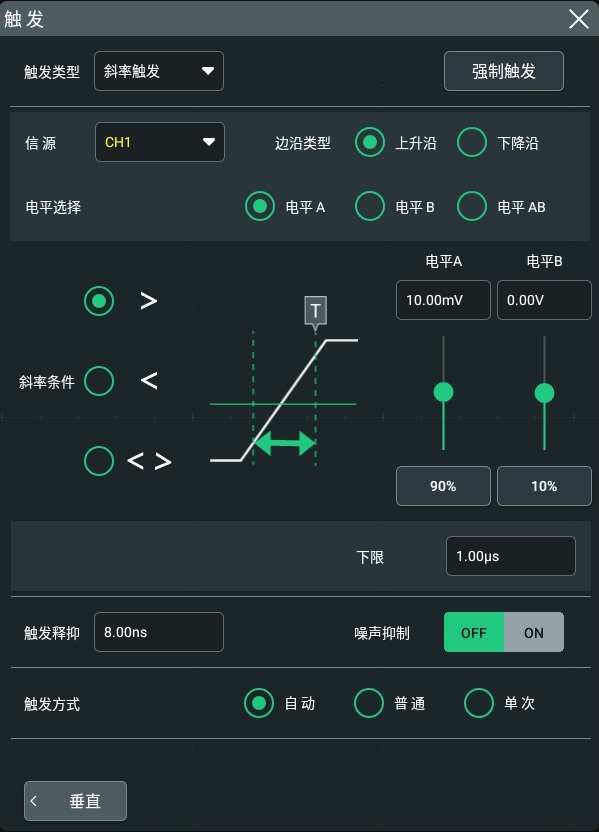

图 2. 斜率触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉列表选择CH1-CH4，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

点击 边沿类型 键选择在输入信号的何种边沿上触发。

• 上升沿：在输入信号的上升沿处进行触发。

• 下降沿：在输入信号的下降沿处进行触发。

斜率条件

在 斜率条件 菜单中选择斜率条件。

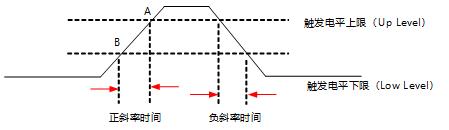

• 边沿类型选择“上升沿”，斜率条件选择“>”：在输入信号的正斜率时间大于设置的时间时触发。

• 边沿类型选择“上升沿”，触发条件选择“<”：在输入信号的正斜率时间小于设置的时间时触发。

• 边沿类型选择“上升沿”，触发条件选择“< >”：在输入信号的正斜率时间大于设置的时间下限且小于设置的时间上限时触发。

• 边沿类型选择“下降沿”，触发条件选择“>”：在输入信号的负斜率时间大于设置的时间时触发。

• 边沿类型选择“下降沿”，触发条件选择“<”：在输入信号的负斜率时间小于设置的时间时触发。

• 边沿类型选择“下降沿”，触发条件选择“< >”：在输入信号的负斜率时间大于设置的时间下限且小于设置的时间上限时触发。

斜率时间设置

• 斜率条件 设置为“>”或“<”时，点击 下限 键或 上限 键，通过弹出的数字键盘进行设置。斜率时间可设置范围为100 ps至10 s。

• 斜率条件 设置为“< >”时，分别点击 上限 键和 下限 键，通过弹出的数字键盘进行设置。

  斜率时间下限必须小于斜率时间上限。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑 和噪声抑制 一节中的介绍。

电平选择和设置

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

在 电平选择 菜单中选择电平调节类型。

• 电平A：仅调整触发电平上限，触发电平下限保持不变。

• 电平B：仅调整触发电平下限，触发电平上限保持不变。

• 电平AB：同时调整触发电平上限和触发电平下限，触发电平差值（即触发电平上限与触发电平下限的差值）保持不变。

设置电平时，先选择一种电平类型，然后点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮 或拖动触发菜单里 电平A 和 电平B 调节器调整电平A和B的值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
