延迟触发

延迟触发类型下，您需要设置触发信源A和信源B。当信源A所设定的边沿（边沿A）与信源B所设定的边沿（边沿B）之间的时间差（∆T）满足预设的时间限制时，示波器触发，其中边沿A与边沿B必须为紧邻的边沿。如下图所示。

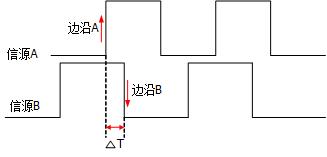

图 1. 延迟触发示意图

触发类型

在触发类型下拉菜单中选择“延迟触发”，进行延迟触发配置。

图 2. 延迟触发配置菜单

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源A：
点击信源A 下拉列表选择CH1-CH4作为信源A的触发信源，具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方的触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。
边沿A：
点击边沿A 键选择延迟触发时信源A的触发边沿类型，可以选择上升沿或下降沿。
信源B
点击信源B 下拉列表选择CH1-CH4作为信源B的触发信源，具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。
边沿B
点击边沿B 键选择延迟触发时信源B的触发边沿类型，可以选择上升沿或下降沿。

在触发条件菜单中选择延迟触发的时间限制条件。

>：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）大于设置的时间下限时触发。点击下限键，在弹出的数字键盘上设置延迟触发的延迟时间下限。
<：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）小于设置的时间上限时触发。点击上限键，在弹出的数字键盘上设置延迟触发的延迟时间上限。
< >：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）大于设置的时间下限且小于设置的时间上限时触发。点击上限键，在弹出的数字键盘上设置延迟触发的延迟时间上限。点击下限键，在弹出的数字键盘上设置延迟触发的延迟时间下限。时间下限必须小于时间上限。
> <：信源A所设定的边沿与信源B所设定的边沿之间的时间差（∆T）小于设置的时间下限或大于设置的时间上限时触发。点击上限键，在弹出的数字键盘上设置延迟触发的延迟时间上限。点击下限键，在弹出的数字键盘上设置延迟触发的延迟时间下限。时间下限必须小于时间上限。

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

电平A
点击电平A，在弹出的数字键盘里输入信源A的电平值。也可以点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮或拖动触发菜单里电平A 调节器调整信源A的电平值。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
电平B
点击电平B，在弹出的数字键盘里输入信源B的电平值。也可以点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮或拖动触发菜单里电平B 调节器调整信源B的电平值。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑和噪声抑制一节中的介绍。
