在指定宽度的正脉冲或负脉冲上触发。脉宽触发下，设定一定条件的脉冲宽度，当输入信号的脉冲宽度满足条件时，示波器就会触发。
在示波器中，触发电平与正脉冲相交的两点间时间差定义为正脉宽，触发电平与负脉冲相交的两点间时间差定义为负脉宽，如下图所示。
触发类型

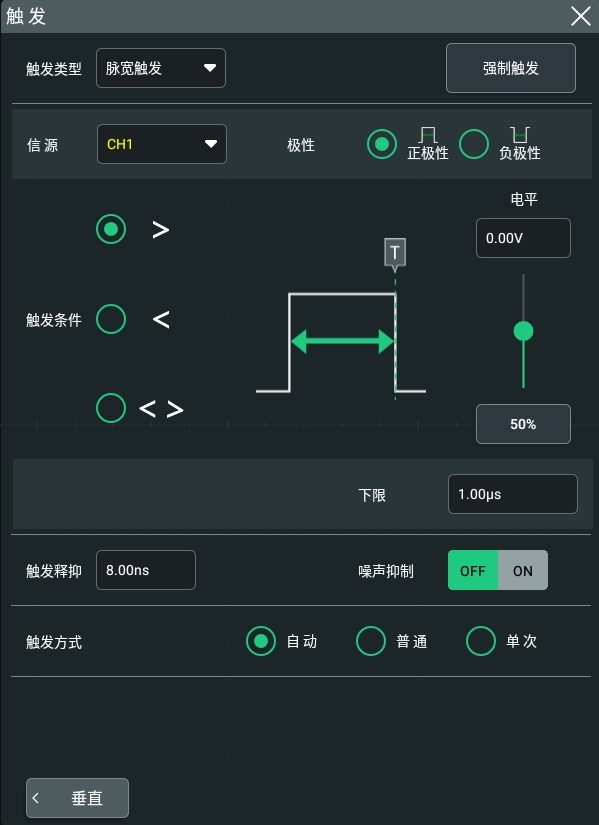

在 触发类型 下拉菜单中选择“脉宽触发”，进行配置。
选择触发类型后，屏幕上方的触发标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
极性
在 极性 菜单中选择所需的极性，可以选择正极性（
）或负极性（
）。
触发条件
在 触发条件 菜单中选择触发条件。
-
极性选择“正极性”，触发条件选择“>”：在输入信号的正脉宽大于指定的脉宽设置时触发。
-
极性选择“正极性”，触发条件选择“<”：在输入信号的正脉宽小于指定的脉宽设置时触发。
-
极性选择“正极性”，触发条件选择“< >”：在输入信号的正脉宽大于指定的脉宽下限且小于指定的脉宽上限时触发。
-
极性选择“负极性”，触发条件选择“>”：在输入信号的负脉宽大于指定的脉宽设置时触发。
-
极性选择“负极性”，触发条件选择“<”：在输入信号的负脉宽小于指定的脉宽设置时触发。
-
极性选择“负极性”，触发条件选择“< >”：在输入信号的负脉宽大于指定的脉宽下限且小于指定的脉宽上限时触发。
脉宽设置
-
触发条件 设置为“>”或“<”时，点击 上限 键或 下限 键，通过弹出的数字键盘进行设置。脉宽可设置范围为100 ps至10 s。
-
触发条件 设置为“< >”时，分别点击 上限 键和 下限 键，通过弹出的数字键盘进行设置。脉宽下限必须小于脉宽上限。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
或拖动触发菜单里的 电平
调节器调整指定触发电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
