DS70000示波器可在FlexRay总线的指定帧、符号、错误或位置上触发。FlexRay是一种配置三个连续段的差分串行总线，即包头、净荷和包尾，数据传送速率高达10 Mb/s。每个帧包含一个静态段和动态段，每个帧最后是总线空闲时间。
FlexRay协议帧格式如下图所示。
触发类型

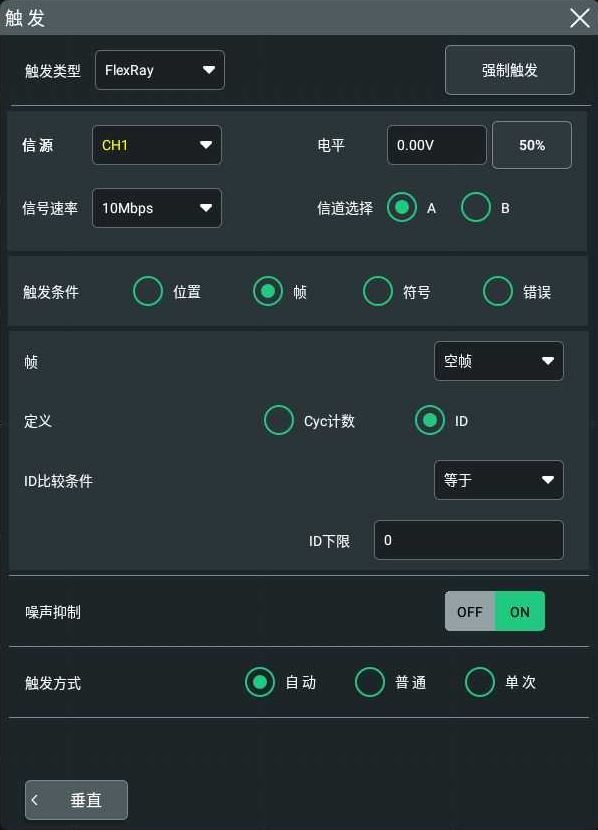

在 触发类型 下拉菜单中选择“FlexRay”，可进行FlexRay触发配置。
选择触发类型，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
信号速率
设置信号速率。点击 速率 选择与FlexRay总线相匹配的信号速率。在弹出的子选项中选择预设定的速率，可选择的速率包括2.5 Mbps、5 Mbps和10 Mbps。
触发条件
点击 触发条件 键选择所需的触发条件。
-
位置：在FlexRay总线的指定位置上触发。选中 位置，在子菜单中可选择“TSS结束”（传输起始序列）、“FSS_BSS结束”（帧起始序列_字节起始序列）、“FES结束”（帧结束序列）和“DTS结束”（动态尾部序列）。
-
帧：在FlexRay总线的帧上触发。
-
点击 帧 下拉菜单选择帧的类型。帧类型包括空帧、同步帧、起始帧和所有帧。
-
在 定义 菜单中选择“Cyc计数”或“ID”。
选择“Cyc计数”时，需设置参数：在 cyc比较条件 下拉菜单中选择比较条件，包括等于、不等于、大于、小于、范围内和范围外；选择某种条件后，可点击 计数上限 或 计数下限，通过弹出的数字键盘设置重复次数。
选择“ID”时，需设置参数：在 ID比较条件 下拉菜单中选择比较条件，包括等于、不等于、大于、小于、范围内和范围外；选择某种条件后，可点击 ID上限 或 ID下限，通过弹出的数字键盘设置帧ID。
-
-
符号：在FlexRay总线的CAS/MTS（冲突避免符/媒体访问测试符）和WUS（唤醒特征符）上触发。
-
点击 符号 下拉菜单选择符号类型，类型包括CAS/MTS和WUS。
-
点击 ID比较条件 下拉菜单中选择比较条件，包括等于、不等于、大于、小于、范围内和范围外；选择某种条件后，可点击 ID上限 或 ID下限，通过弹出的数字键盘设置帧ID。
-
-
错误：在FlexRay总线错误时触发。点击 错误 下拉菜单选择错误类型，包括头部CRC错误、尾部CRC错误、解码错误和任意错误。
由于特定的FlexRay帧发生的机率很小，因此，当触发条件设为“帧”时，将示波器设置为普通触发模式较好，这样可以防止示波器在等待特定帧时自动触发。触发条件设为“错误”时也是如此，而且，当存在多个FlexRay错误时，可能需要调整触发释抑以查看特定的错误。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
