延迟扫描

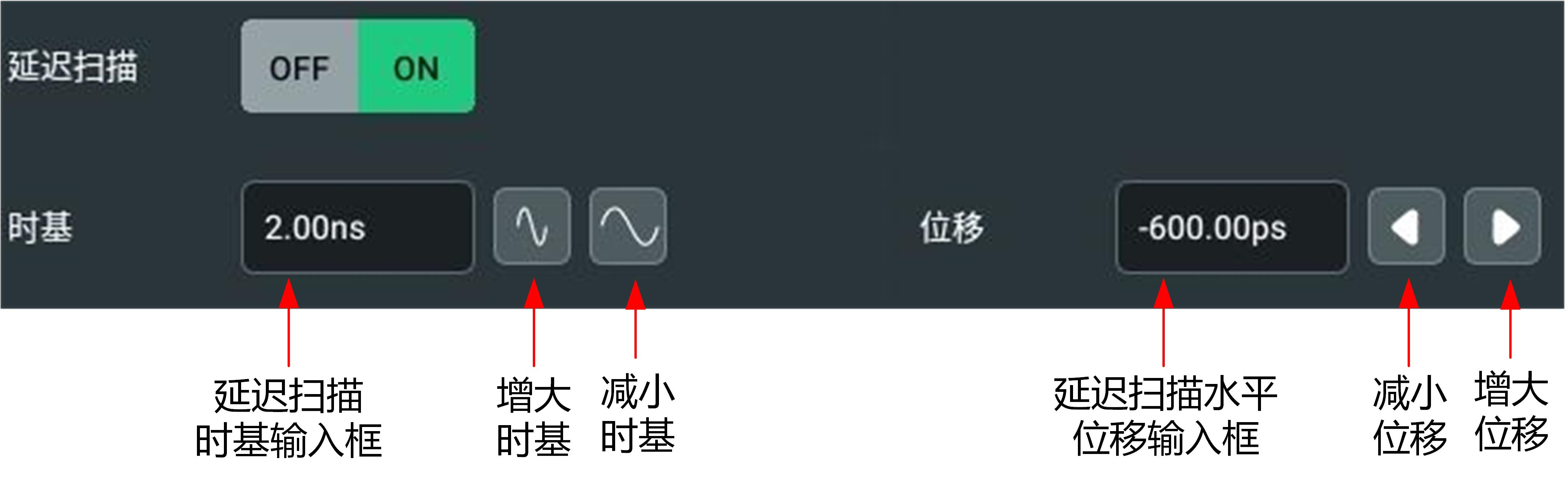

延迟扫描可用来水平放大一段波形，以便用户查看波形细节。用户可以在 水平 系统菜单中，通过 延迟扫描 项选择打开（ON）或关闭（OFF）延迟扫描功能。打开延迟扫描功能后，可以设置延迟扫描的档位和偏移。

• 延迟扫描时基：点击 时基 数值输入框右侧的图标可增大或减小时基，也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。

• 延迟扫描水平位移：点击 位移 数值输入框右侧的图标可增大或减小位移，也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。

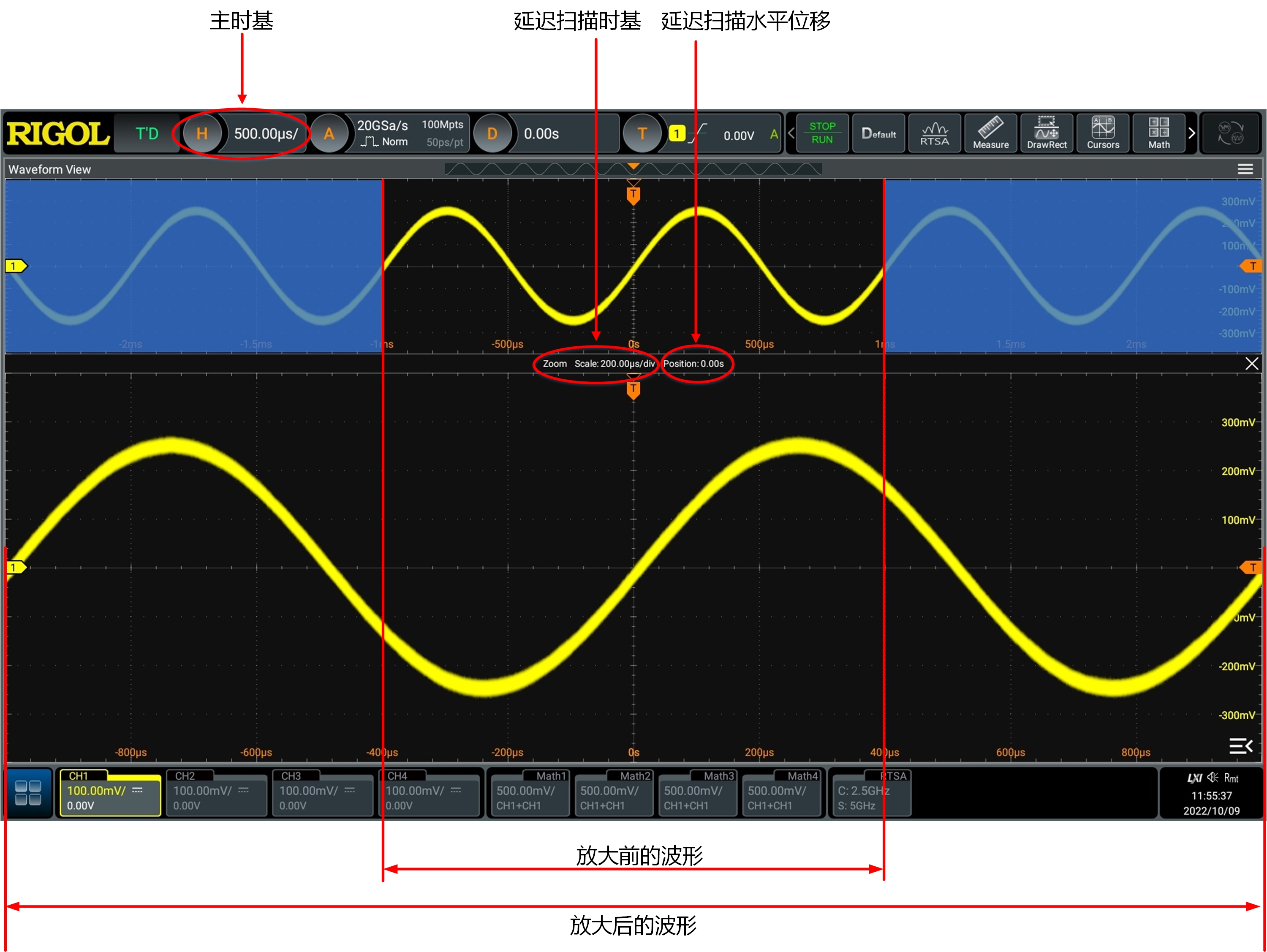

延迟扫描模式下，屏幕被分成下图所示的两个显示区域。

• 放大前的波形：

  屏幕上半部分未被半透明蓝色覆盖的区域是放大前的波形，其水平时基（称为主时基）显示在屏幕左上方。可以通过调节水平位移左右移动该区域，或通过调节水平时基档位来扩大或减小该区域。

• 放大后的波形：

  屏幕下半部分是经水平扩展的延迟扫描波形，其水平时基（称为延迟扫描时基）显示在屏幕中。延迟扫描时基相对于主时基提高了分辨率。
