配置信号

设置信源及阈值

• 点击 信号源 项下拉菜单，选择模拟通道CH1 ~ CH4作为信源通道。

• 点击 阈值 项输入框，通过弹出的数字键盘调整信源通道的阈值。

  改变时钟通道的阈值时，屏幕上出现一条显示当前阈值电平的虚线。停止改变时，阈值电平的虚线约2 s后消失。

选择信号类型

点击 信号类型 项的下拉菜单，选择与CAN总线信号相匹配的信号类型，可以选择CAN_H、CAN_L、Rx、Tx或差分。

• CAN_H：实际的CAN_H总线信号。

• CAN_L：实际的CAN_L总线信号。

• Rx：来自CAN信号线上的接收信号。

• Tx：来自CAN信号线上的发送信号。

• 差分：使用差分探头连接到模拟通道的CAN差分总线信号。差分探头的正极连接CAN_H总线信号，差分探头的负极连接CAN_L总线信号。

设置信号标准速率

点击 标准速率 项的下拉菜单，选择指定类型的CAN总线信号的标准速率，可选择的速率包括10 kbps、19.2 kbps、20.0 kbps或33.3 kbps等。

采样位置

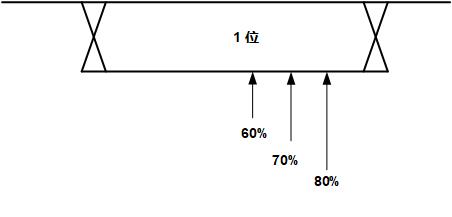

采样位置为位时间内的点，示波器在该位置对位电平进行采样。采样位置用“位开始至采样点的时间”与“位时间”的百分比表示，如下图所示。

点击 采样位置 项的输入框，通过弹出的数字键盘进行设置。可调范围为10%至90%。

设置信号可变速率

可变速率为CAN-FD信号解码专用配置，点击 可变速率 项的下拉菜单，选择指定类型的CAN总线信号的可变速率，可选择的速率包括1 Mbps、2 Mbps、3 Mbps或4 Mbps等。

采样位置（FD）

采样位置为CAN-FD信号解码专用配置，点击 采样位置（FD） 项的输入框，通过弹出的数字键盘进行设置。可调范围为10%至90%。
