按示波器前面板
键，屏幕弹出“确定恢复默认设置？”提示框，点击 确定 按钮将示波器恢复为出厂默认配置。 - 将探头的接地鳄鱼夹连接至图 1所示的“接地端”。

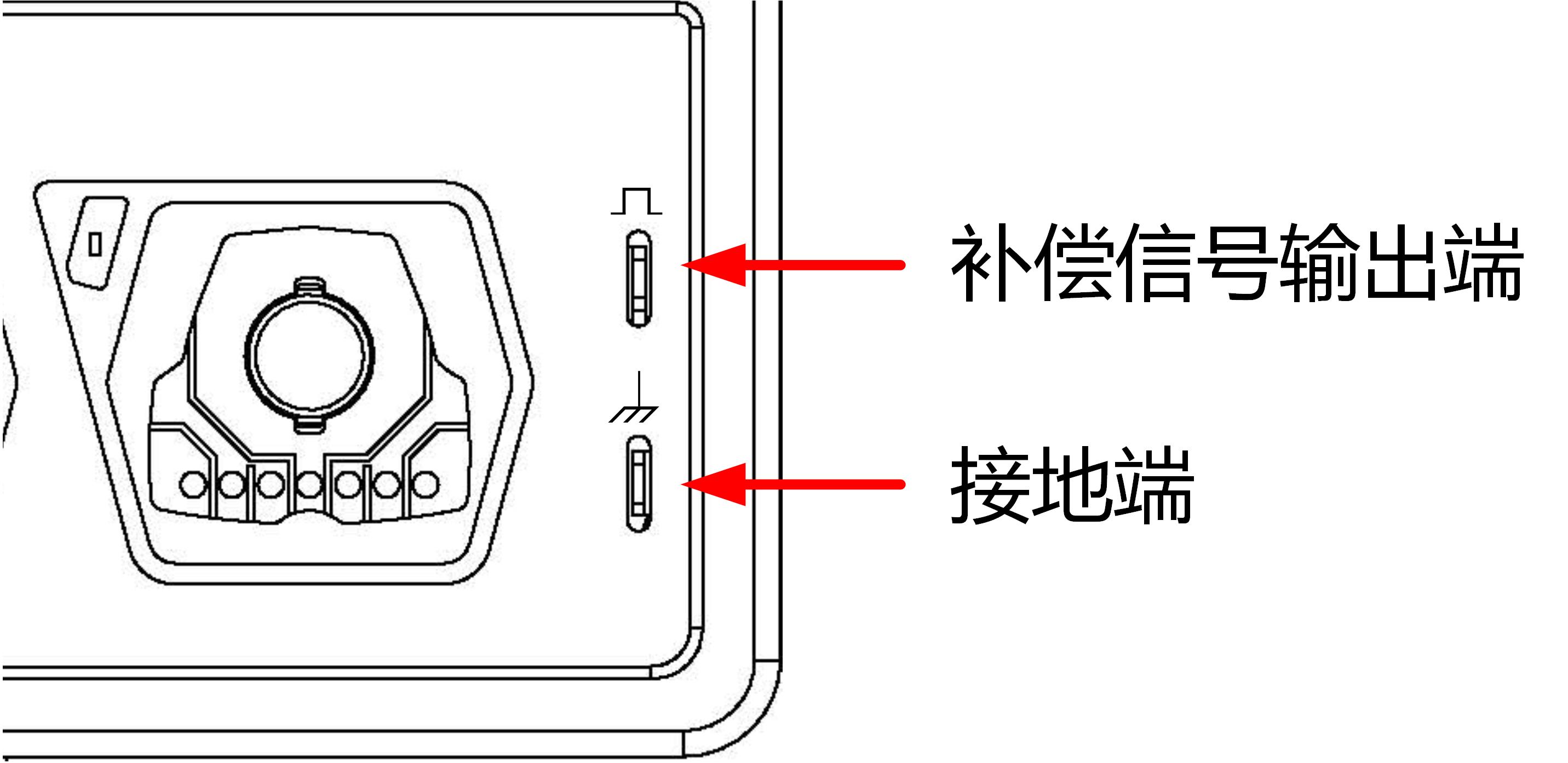

- 使用探头连接示波器的通道1（CH1）输入端和图 1所示的“补偿信号输出端”。图 1. 补偿信号
- 根据探头的衰减比设置探头比，然后点击
>

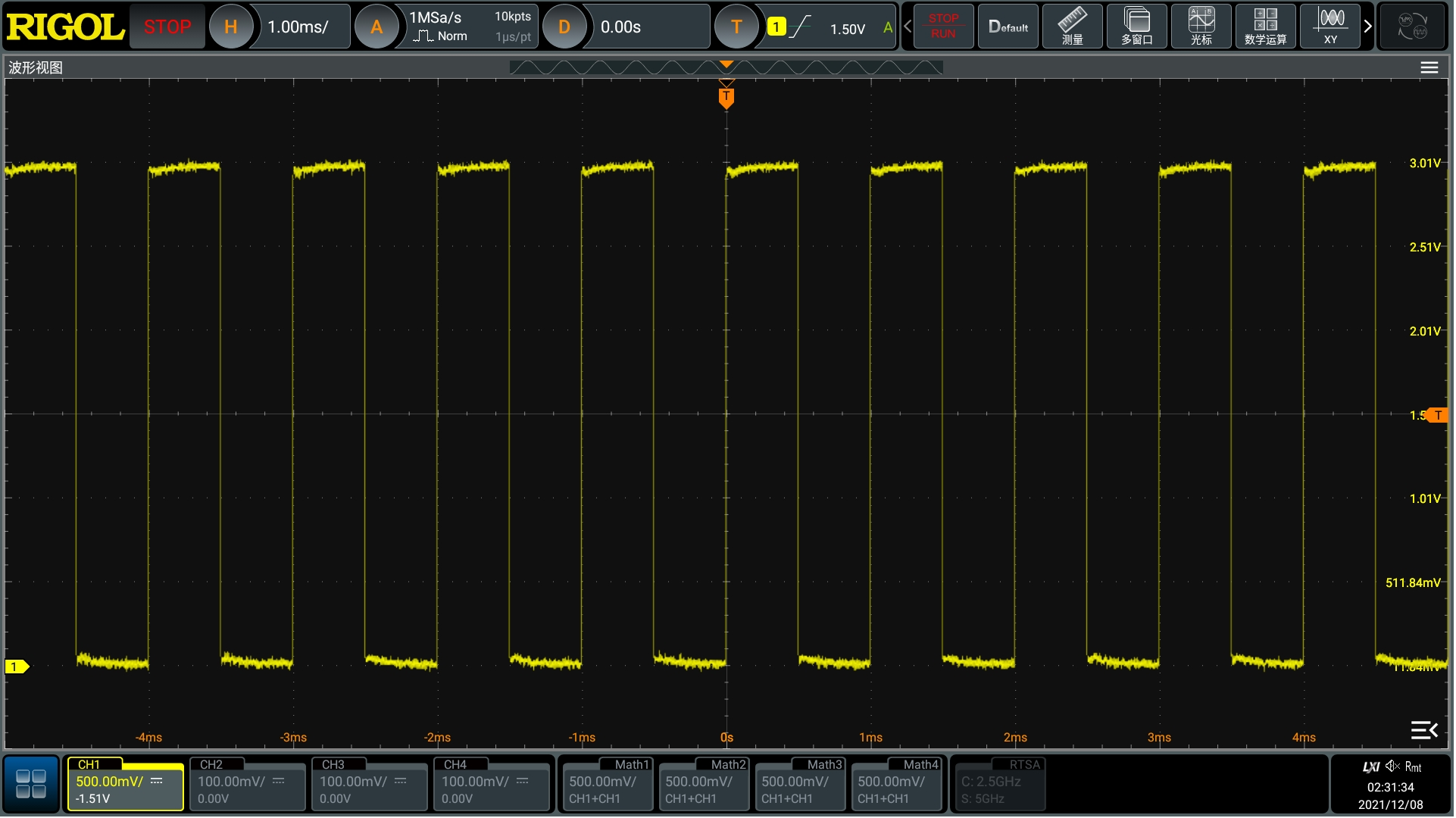

自动设置。 - 观察示波器显示屏上的波形，正常情况下应显示下图所示的波形信号。图 2. 波形信号
- 用同样方法检查其他通道。如实际显示的方波形状与上图不相符，请执行本手册中“探头补偿”一节介绍的内容。
警告：
为避免使用探头时被电击，请首先确保探头的绝缘导线完好，并且在连接高压源时不要接触探头的金属部分。
