持续时间触发

持续时间触发类型下，示波器通过查找指定码型的持续时间作为识别触发的条件。码型是通道逻辑“与”的组合，每个通道的值可为1（高）、0（低）或X（忽略）。当该码型的持续时间（∆T）满足预设的时间时，示波器触发，如下图所示。

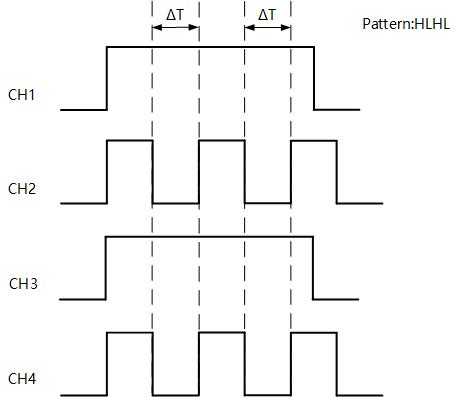

图 1. 持续时间触发示意图

触发类型：

在触发类型下拉菜单中选择“持续时间”。此时，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

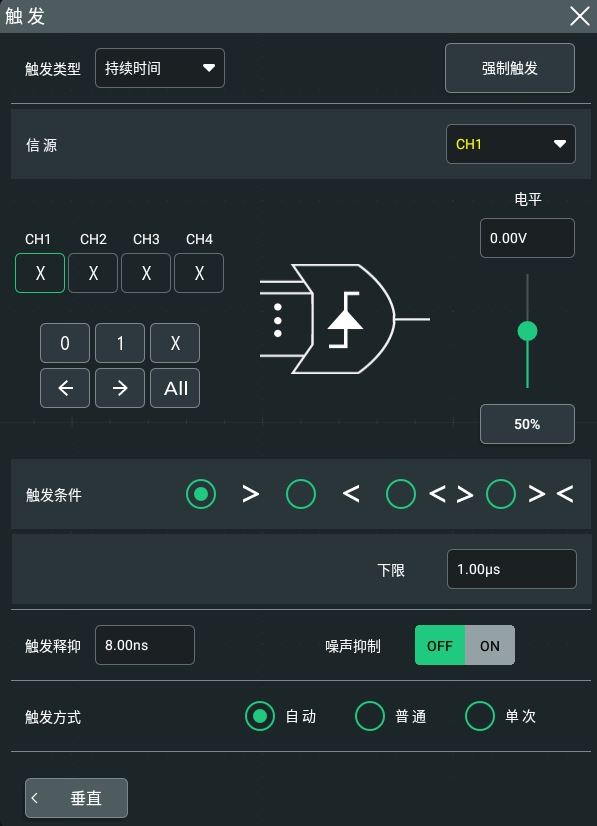

图 2. 持续时间触发配置菜单

选择触发类型，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

点击信源下拉列表选择CH1-CH4，具体请参考触发信源一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

可选码型包括以下三种：

此外，左箭头和右箭头分别表示向左、向右切换通道码型位。“All ”表示所有位键。选中某一通道码型，然后点击 All，则其他通道都将设置为当前选择的码型。

在触发条件菜单中选择触发条件。

>：码型的持续时间大于设置的时间时触发。点击下限键，在弹出的数字键盘里设置该码型持续时间的下限值，可设置范围为100 ps至10 s。
<：码型的持续时间小于设置的时间时触发。点击上限键，在弹出的数字键盘里设置该码型持续时间的上限值，可设置范围为100 ps至10 s。
< >：码型的持续时间小于设置的时间上限且大于设置的时间下限时触发。点击上限键，在弹出的数字键盘里设置该码型的持续时间上限，可设置范围为101 ps 至10 s；点击下限键，在弹出的数字键盘里设置该码型的持续时间下限，可设置范围为100 ps至9.9 s。时间下限必须小于时间上限。
> <：码型的持续时间大于设置的时间上限或小于设置的时间下限时触发。点击上限键，在弹出的数字键盘里设置该码型的持续时间上限，可设置范围为100 ps至10 s；点击下限键，在弹出的数字键盘里设置该码型的持续时间下限，可设置范围为100 ps至9.9 s。时间下限必须小于时间上限。

在触发方式菜单中选择自动、普通或单次。具体请参考触发方式一节中的介绍。

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑和噪声抑制一节中的介绍。

点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮或拖动触发菜单里的电平调节器调整指定触发电平值。具体请参考触发电平一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
