通过查找指定码型识别触发条件。码型是通道逻辑“与”的组合，每个通道可以设置为H（高）、L（低）、X（忽略）。您还可以指定码型中的一个通道为上升沿或下降沿（仅可指定一个边沿）。当指定边沿后，如果其它通道的码型均判定为“真”（即实际码型与预设的码型一致），示波器将在该指定边沿上触发。如果未指定边沿，示波器将在使码型为“真”的最后一个边沿上触发。如果所有通道的码型都被设置为“忽略”，示波器将不会触发。
触发类型
在 触发类型 下拉菜单中选择“码型触发”，进行码型触发配置。
选择触发类型，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
码型配置
-
1：将所选通道码型值设置为“1”，即电压电平高于通道的触发电平。
-
0：将所选通道码型值设置为“0”，即电压电平低于通道的触发电平。
-
X：将所选通道码型值设置为“X”，即该通道不作为码型的一部分。当码型中所有通道均被设置为“X”时，示波器将不触发。
-
：将码型设置为所选通道上的上升沿。 -
：将码型设置为所选通道上的下降沿。

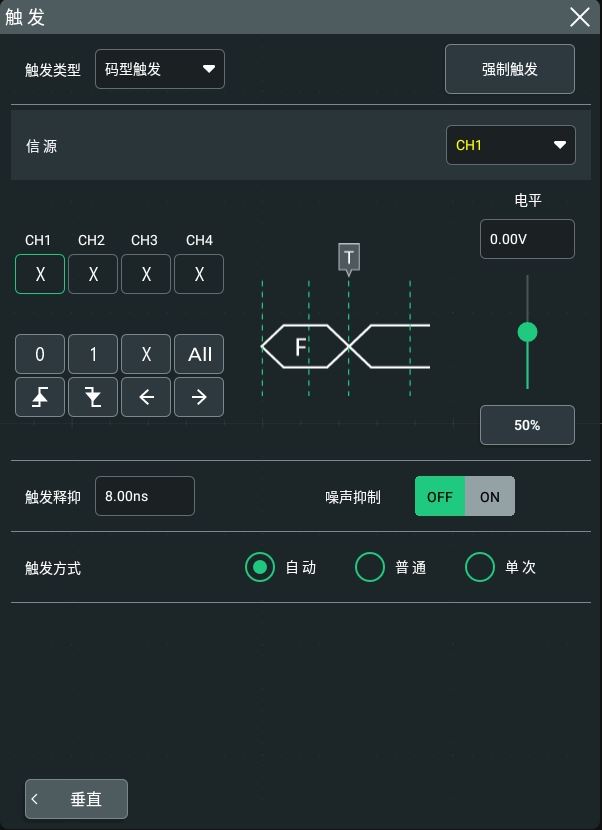

此外，左箭头和右箭头分别表示向左、向右切换通道码型位。“All ”表示所有位键。选中某一通道码型，然后点击 All，则其他通道都将设置为当前选择的码型。码型设置如下图所示：
码型中，仅允许指定一个边沿（上升沿或下降沿）。如果当前已定义了一个边沿项，然后在码型中的另一个通道再定义一个边沿项，则屏幕会弹出“输入无效”提示。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
或拖动触发菜单里的 电平
调节器调整指定触发电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方的触发信息标签里。
