打开或关闭事件表
点击 事件表
项的开关按钮，可以打开（ON）或关闭（OFF）事件表显示窗口。打开事件表后，屏幕显示如下图示的事件表窗口。您也可以点击事件表右上方的图标
关闭事件表显示窗口。

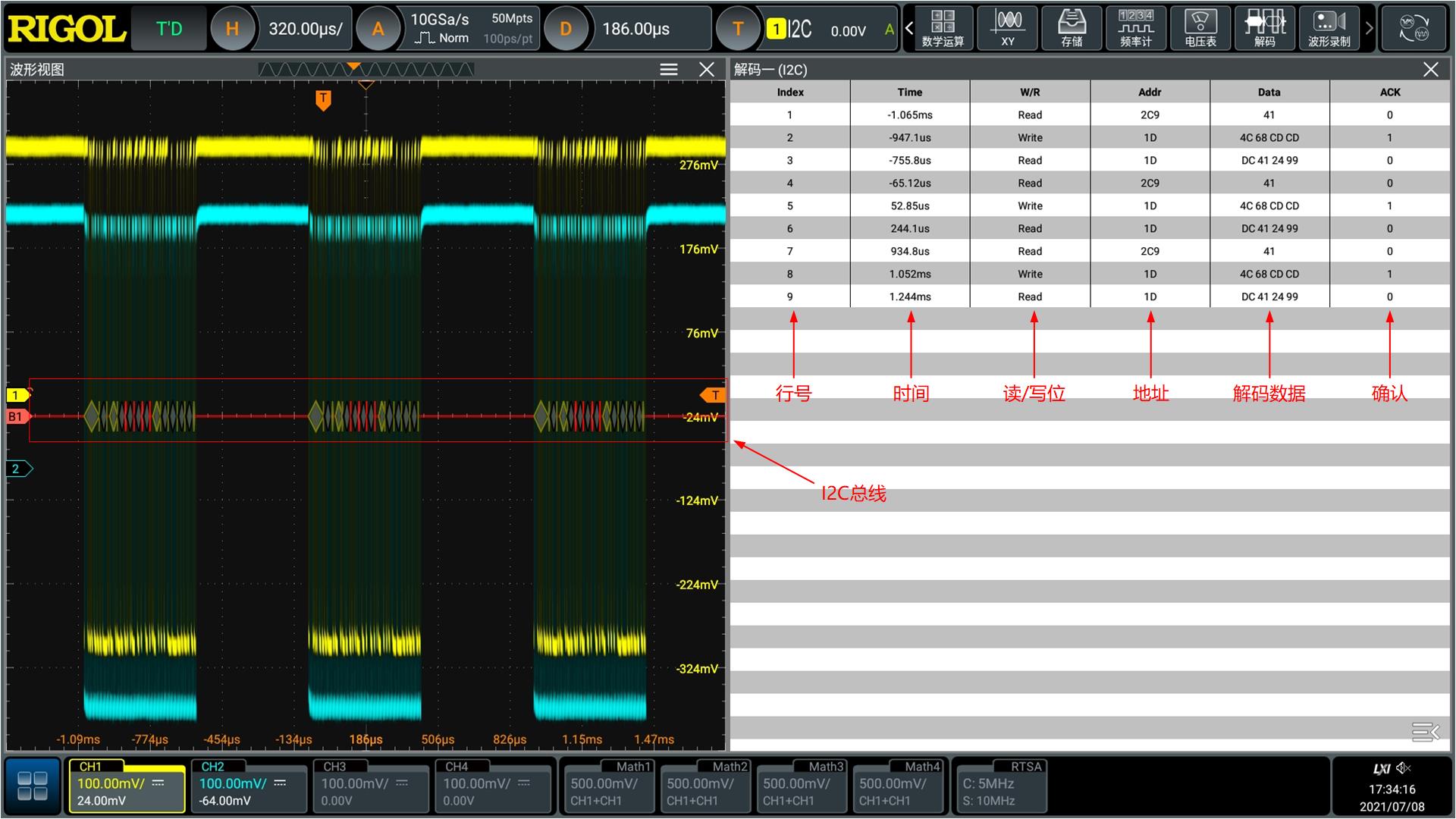

图 1. I2C解码事件表
提示：
-
调整水平时基时，屏幕显示波形会发生变化，进而可能改变事件表中解码信息的总行数。
-
总线中显示的解码数据信息与水平时基的大小有关，减小水平时基可以查看详细信息。
设置事件表格式
在 事件表格式 项的下拉菜单中可选择，事件表的显示格式可选择“十六进制”、“十进制”、“二进制” 或 “ASCII”。
解码时的地址信息
I2C总线中的每帧数据均以地址信息（包括读地址和写地址）开始。在地址信息中，“Read”表示读地址（如
），“Write”表示写地址（如
）。您可以根据需要设置地址信息中是否包含“读/写”位。
解码时的错误表示
I2C解码中，ACK（确认）为1表示出现ACK错误。当检测到ACK为1时，将出现红色报错信息
（显示形式与水平时基的大小有关）。
