建立保持触发

触发类型

在 触发类型 下拉菜单中选择“建立保持”，进行建立保持触发配置。

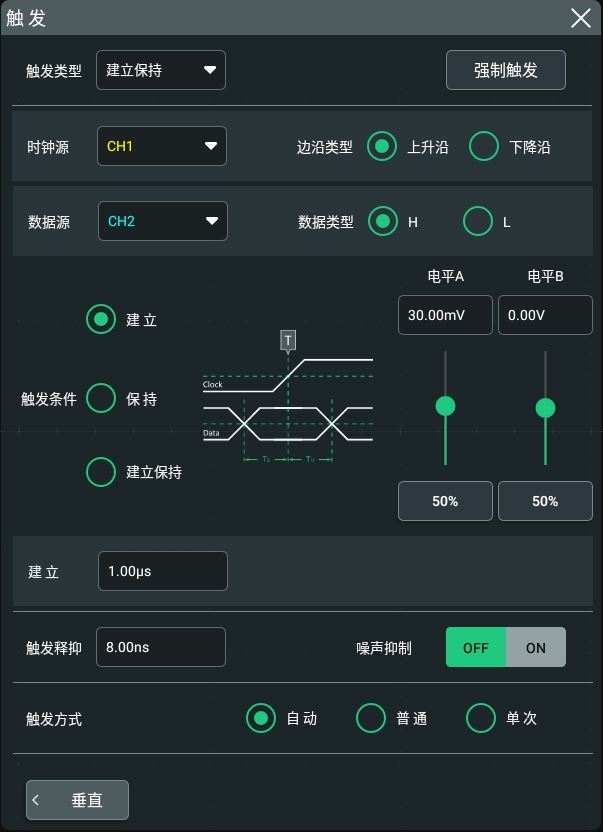

图 2. 建立保持触发配置菜单

选择触发类型后，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

时钟源

点击 时钟源 下拉列表选择CH1-CH4作为时钟线的信源，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

点击 边沿类型 键选择所需的时钟边沿类型，可以选择上升沿或下降沿 。

数据源

点击 数据源 下拉列表选择CH1-CH4作为数据线的信源，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

数据类型

点击 数据类型 键设置数据信号的有效码型。可以设置为H（高电平）或L（低电平）。

触发条件

在 触发条件 菜单中选择建立保持触发的触发条件。

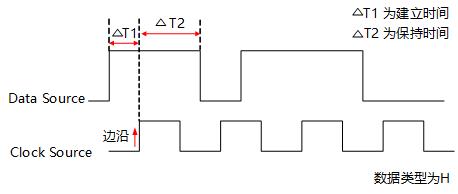

• 建立：当建立时间小于设定值时，示波器触发。选择该类型后，点击 建立 键，在弹出的数字键盘中设置建立的时间长度。

• 保持：当保持时间小于设定值时，示波器触发。选择该类型后，点击 保持 键，在弹出的数字键盘中设置保持的时间长度。

• 建立保持：当建立时间或保持时间小于设定值时，示波器触发。选择该类型后，点击 建立 和 保持 键，在弹出的数字键盘中分别设置建立和保持的时间长度。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑 和噪声抑制 一节中的介绍。

电平选择和设置

• 电平A

  触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

  点击 电平A， 在弹出的数字键盘里输入时钟源的电平值。也可以点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮 或拖动触发菜单里 电平A 调节器调整时钟源的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。

• 电平B

  触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

  点击 电平B， 在弹出的数字键盘里输入数据源的电平值。也可以点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮 或拖动触发菜单里 电平B 调节器调整数据源的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
