RS232总线是用于计算机之间或计算机与终端之间进行数据传送的一种串行通信方式。RS232串行协议将一个字符作为一帧数据进行传输，其帧结构由1 bit起始位、5~8 bits数据位、1 bit校验位和1~2 bits停止位组成。其格式如下图所示。DS70000系列示波器可在检测到RS232信号的帧起始、错误帧、校验错误或指定的数据时触发。
触发类型

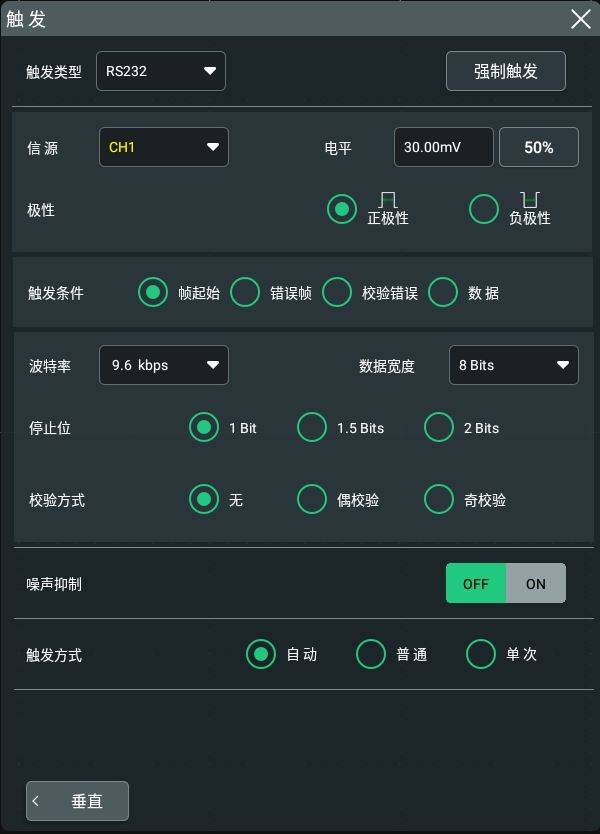

在 触发类型 下拉菜单中选择“RS232”，进行RS232触发配置。
选择触发类型后，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
极性
点击 极性 键选择数据传输的极性，可以选择正极性
或负极性
。
触发条件
在 触发条件 菜单中选择所需的触发条件。
-
帧起始：在帧起始位置处触发。
-
错误帧：当检测到错误帧时触发。
-
校验错误：当检测到校验错误时触发。
-
数据：在设定的数据位的最后一位触发。点击 数据，通过弹出的数字键盘设置RS232触发的数据。
波特率
选择数据传输的波特率，相当于指定时钟频率。点击 波特率 下拉菜单，在弹出的子选项中选择预设定的波特率，可选择的波特率包括50 bps、75 bps、110 bps、134 bps、150 bps和300 bps等。
数据宽度
数据宽度即每帧数据的位数。点击 数据宽度，选择所需的数据宽度。数据宽度可选择5 Bits、6 Bits、7 Bits或8 Bits。
停止位
停止位即数据何时停止输出。在 停止位 菜单中选择所需的停止位。停止位可选择1 Bit、1.5 Bits或2 Bits。
校验方式
校验方式用于检验数据传输的正确性。在 校验方式 菜单中可选择校验方式为无、偶校验或奇校验。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
调整指定触发电平值。也可以在弹出的数字键盘上设置触发电平。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
