存储深度

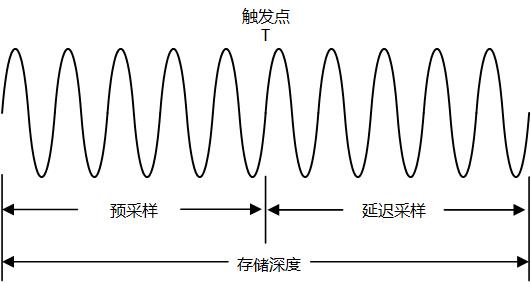

存储深度是指示波器在一次触发采集中所能存储的波形点数。它反映了采集存储器的存储能力。本示波器标配最大1 Gpts存储深度，选件最大2 Gpts存储深度。

存储深度、采样率与水平时基档位三者的关系满足下式：

MDepth = SRate * TSCale * HDivs

• MDepth：存储深度，单位为pts

• SRate：采样率，单位为Sa/s

• TSCale：水平时基档位，单位为s/div

• HDivs：屏幕水平方向的格数，单位为div

因此，在相同的水平时基档位下，高存储深度可以保证高采样率。

在 水平 系统菜单中，点击 存储深度 项的下拉框，选择存储深度，存储深度默认为10 Kpts。设置的存储深度会显示在屏幕上方的采样标签中。

• 只开启CH1、CH2、CH3、CH4中任意一个通道的情况下，可选的存储深度包括：自动、1 Kpts、10 Kpts、100 Kpts、1 Mpts、10 Mpts、100 Mpts、200 Mpts、500 Mpts、1 Gpts、2 Gpts（选件）。

• 在开启CH1、CH2、CH3、CH4中任意两个或多个通道的情况下，可选的存储深度包括：自动、1 Kpts、10 Kpts、100 Kpts、1 Mpts、10 Mpts、100 Mpts、200 Mpts、500 Mpts、1 Gpts。
