欠幅脉冲触发

触发类型

在 触发类型 下拉菜单中选择“欠幅脉冲”，进行欠幅脉冲触发配置。

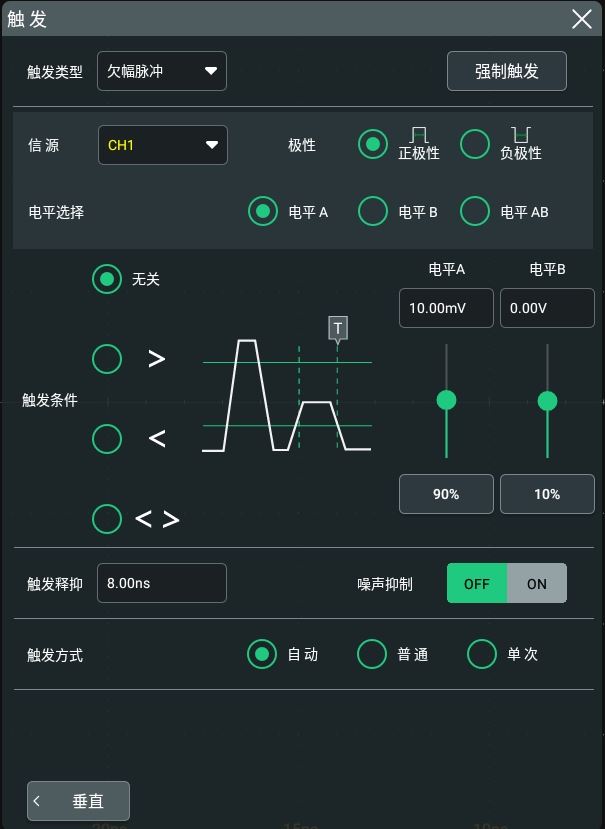

图 2. 欠幅脉冲触发配置菜单

完成触发类型选择后，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉列表选择CH1-CH4，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

极性

在 极性 菜单中选择可以引起欠幅脉冲触发的脉冲极性。

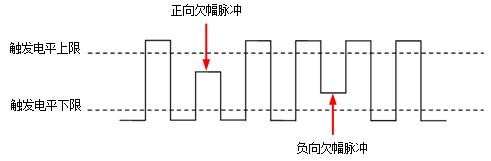

• 正极性：在正向欠幅脉冲上触发。

• 负极性：在负向欠幅脉冲上触发。

触发条件

在 触发条件 菜单中选择欠幅脉冲触发的触发限制条件。

• 无关：不设置欠幅脉冲触发的触发限制条件。

• >：欠幅脉冲宽度大于设置的脉宽下限时触发。点击 下限 键，在弹出的数字键盘中设置欠幅脉冲触发的最小脉冲宽度。

• <：欠幅脉冲宽度小于设置的脉宽上限时触发。点击 上限 键，在弹出的数字键盘中设置欠幅脉冲触发的最大脉冲宽度。

• < >：欠幅脉冲宽度大于设置的脉宽下限且小于设置的脉宽上限时触发。点击 上限 键，在弹出的数字键盘中设置欠幅脉冲触发的最大脉冲宽度；点击 下限 键，在弹出的数字键盘中设置欠幅脉冲触发的最小脉冲宽度。脉宽下限必须小于脉宽上限。

电平选择和设置

触发条件设置完成后，需调节触发电平，以正确触发信号，获得稳定波形。

在 电平选择 菜单中选择电平调节类型。

• 电平A：仅调整触发电平上限，触发电平下限保持不变。

• 电平B：仅调整触发电平下限，触发电平上限保持不变。

• 电平AB：同时调整触发电平上限和触发电平下限，触发电平差值（即触发电平上限与触发电平下限的差值）保持不变。

设置电平时，先选择一种电平类型，然后点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮 或拖动触发菜单里 电平A 和 电平B 调节器调整电平A和B的值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发释抑和噪声抑制，具体请参考触发释抑 和噪声抑制 一节中的介绍。
