边沿触发

触发类型

点击主界面里的触发信息标签或在多功能按钮选中触发功能时，点击仪器前面板右侧小屏幕里 触发 按键打开“触发”菜单，在 触发类型 下拉菜单中选择“边沿触发”。

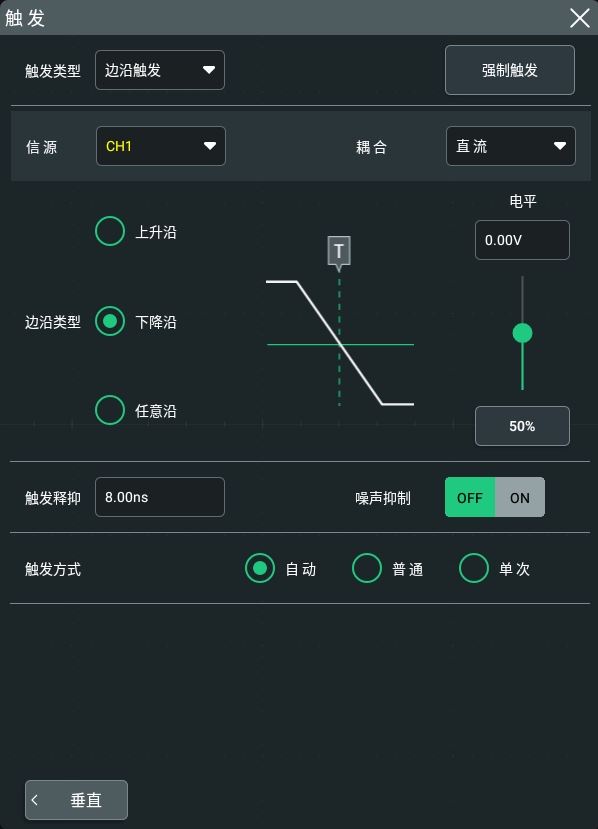

图 1. 边沿触发设置菜单

选择完触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。

信源选择

点击 信源 下拉列表选择CH1-CH4、AC Line或EXT，具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。

只有选择已接入信号的通道作为触发源才能够得到稳定的触发。

边沿类型

在 边沿类型 菜单中选择在输入信号的何种边沿上触发，此时屏幕上方触发信息标签中将显示当前边沿类型。

• 上升沿：在输入信号的上升沿处，且电压电平满足设定的触发电平时触发。

• 下降沿：在输入信号的下降沿处，且电压电平满足设定的触发电平时触发。

• 任意沿：在输入信号的上升沿或下降沿处，且电压电平满足设定的触发电平时触发。

触发方式

在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。

触发参数设置

该触发类型下的触发参数：触发耦合、触发释抑和噪声抑制，具体请参考触发耦合、触发释抑 和噪声抑制 一节中的介绍。

触发电平

点击小屏幕里的“触发”菜单，当多功能按键为触发时，旋转小屏幕右上方的旋钮 或拖动触发菜单里的 电平 调节器调整指定触发电平的电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
