电子标牌
电子标牌上显示产品的型号及主要参数，内容在关机状态下也可保持 20 年，仪器升级后性能参数可自动刷新，保证仪器资产信息匹配。
-
屏幕角度调节控制键
用于控制15.6英寸的高清触控大屏的角度是否可调节。
-
运行/停止控制键
用于控制通道输出信号的运行状态。
-
默认配置键
点击此键，设备恢复为默认配置。
-
工作模式切换键
点击此键，可进行DSO与AWG工作模式切换。
-
快捷操作键
该按键功能与设置有关，可自定义快捷按键的功能，缺省功能为截屏。
-

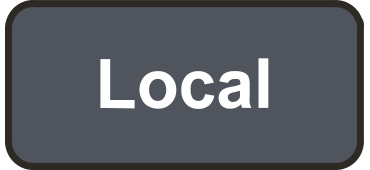

键暂未使用。
-
多功能 旋钮功能随高清智控反馈键盘当前选中的功能键而变化，默认情况下用于调节水平位移。
-
多功能 按键功能随高清智控反馈键盘当前选中的功能键而变化，默认情况下用于打开或关闭水平系统配置菜单。
-
多功能 旋钮
功能随高清智控反馈键盘当前选中的功能键而变化，默认情况下用于调节水平时基。
-
高清智控反馈键盘
默认情况下，用户可通过屏幕上的触控键盘操作仪器；在启动屏幕角度调节开关后，可调节屏幕的倾角。
-
通道垂直偏移旋钮
可用于调节指定通道显示界面的垂直偏移。
-
通道开关按钮
连续操作此按键可打开或关闭指定模拟输入通道。
-
通道垂直档位旋钮
可用于调节指定通道显示界面的垂直档位。
-
探头补偿信号输出端
-
探头补偿信号接地端
-
模拟通道输入
连接探头，模拟信号输入。
-
电源键
用于开启或关闭示波器。
-
USB HOST 接口
支持 FAT32 格式 Flash 型 U 盘、USB-GPIB 模块。
-
U盘：读取U盘中的波形或序列文件，或将编辑的波形和序列数据存储到U盘中，也可以将当前屏幕显示的内容以截屏图片形式保存到U盘。
-
USB-GPIB模块（选配附件）：为集成了USB HOST接口但未集成GPIB接口的RIGOL仪器扩展出GPIB接口。
-
-
倾角可电动调节的高清触控大屏
15.6英寸的高清触控大屏，可以电动调节屏幕的倾角。显示当前功能的菜单标签和参数设置、系统状态以及提示消息等内容 。
