I2C总线为两线式串行总线，用于连接微控制器及其外围设备，是微电子通信控制领域广泛采用的一种总线标准。

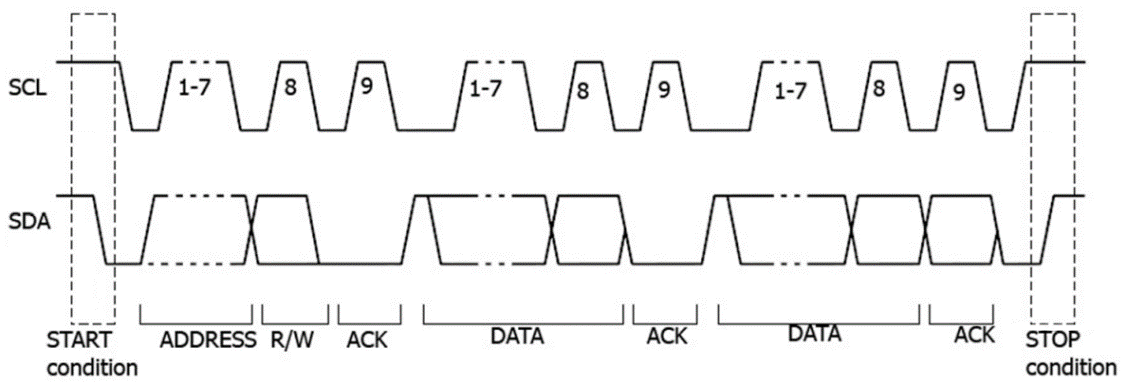

I2C串行总线由SCL、SDA两条线组成，传输速率由时钟线SCL决定，传输数据由数据线SDA决定，如下图所示。仪器可在启动、重启、停止、丢失确认、特定的设备地址或数据值上触发，也可在同时指定设备地址值和数据值时触发。
触发类型

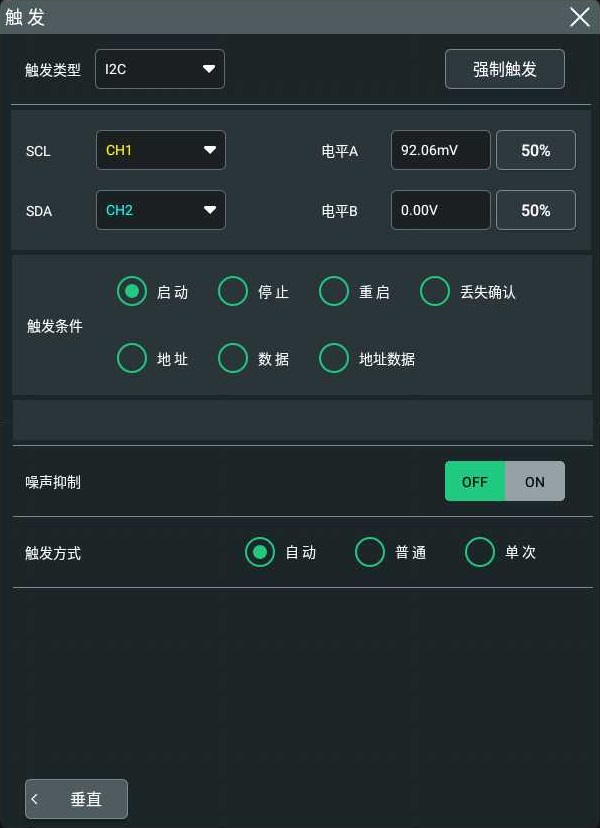

在 触发类型 下拉菜单中选择“I2C”，进行I2C触发配置。
此时，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
信源选择
分别点击 SCL 和 SDA 下拉列表选择CH1-CH4为串行时钟线（SCL）和串行数据线（SDA）指定信源。具体请参考触发信源 一节中的介绍。当前信源显示在屏幕上方触发信息标签中。
只有选择已接入信号的通道作为触发源才能够得到稳定的触发。
触发条件
在 触发条件 菜单中选择所需的触发条件。
-
启动：当SCL为高电平而SDA数据从高电平跳变至低电平时触发。
-
停止：当SCL为高电平而SDA数据从低电平跳变至高电平时触发。
-
重启：当另一个启动条件在停止条件之前出现时触发。
-
丢失确认：在任何SCL时钟位期间，如果SDA数据为高电平则触发。
-
地址：触发查找设定的地址值，在读写位上触发。选择地址为触发条件后：
-
点击 读写方向 键，选择写、读或读/写。
当 地址位宽 选择“8 Bits”时，无此项设置。
-
点击 地址位宽 选择所需的地址位宽。地址位宽可选择7 Bits、8 Bits或10 Bits。
-
点击 地址 键，通过弹出的数字键盘设置I2C触发的地址值。
-
-
数据：触发在数据线（SDA）上查找设定的数据值，在数据最后一位的时钟线（SCL）跳变沿上触发。选择数据为触发条件后，可以设置位组长度、地址位宽和数据。
-
点击 位组长度，通过弹出的数字键盘设置数据的长度，范围为1至5。
-
点击 地址位宽，选择所需的地址位宽。地址位宽可选择7 Bits、8 Bits或10 Bits。
-

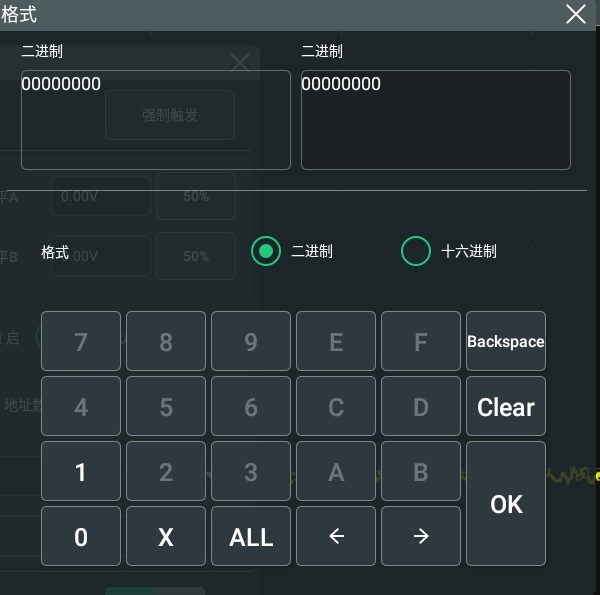

点击 数据，会弹出“格式”界面。如下图所示，可以选择二进制或十六进制格式进行相应的设置。图 3. 二进制格式设置

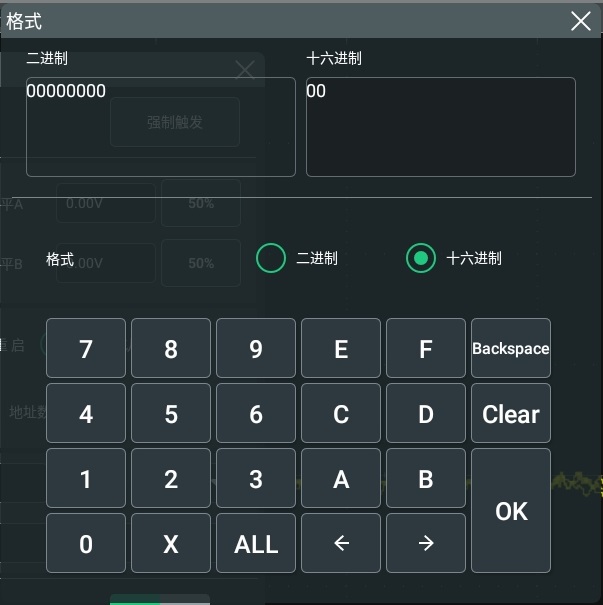

图 4. 十六进制格式设置
-
-
地址数据：示波器同时查找设定的地址值和数据值，在地址和数据同时满足条件时触发。选择地址数据为触发条件后，需设置 读写方向、位组长度、地址位宽、地址 和 数据 菜单项，设置方法请参考“地址”触发条件和“数据”触发条件介绍的相关内容。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
调整SCL的电平值。具体请参考
