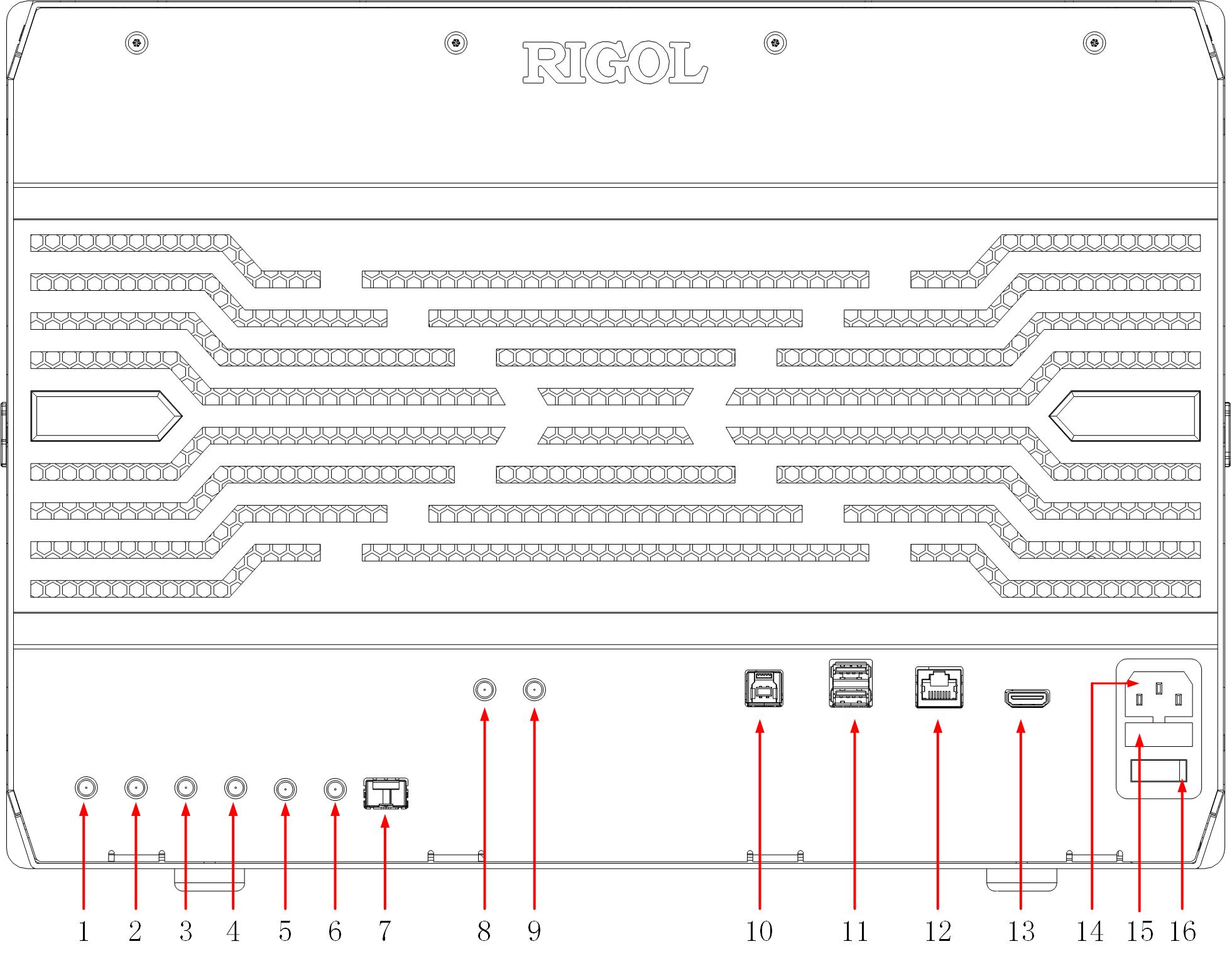

脉冲源输入
（功能暂不支持）
-
脉冲源输出
（功能暂不支持）
-
脉冲源反向输出
（功能暂不支持）
-
脉冲源反向输入
（功能暂不支持）
-
AUX OUT
- 触发输出：
示波器产生一次触发时，可通过该SMA连接器接口输出一个反映示波器当前捕获率的信号，将该信号连接至波形显示设备，测量该信号的频率，测量结果与当前捕获率相同。
- 通过/失败：
在通过/失败测试中，当检测到测试通过或测试失败事件时，将从此SMA连接器输出一个脉冲。
- 触发输出：
-
EXT 1MΩ/18pF
通过该SMA连接器给示波器输入外触发信号。
-
SFP+接口
（功能暂不支持）
-
10 MHz OUT
SMA连接器，该连接器可输出由仪器内部晶振产生的10MHz时钟信号。
-
10 MHz IN
SMA连接器，该连接器可输入外部参考时钟信号。
-
USB DEVICE
通过该接口可将仪器连接至计算机，用户可通过上位机软件Ultra Scope发送SCPI命令或自定义编程控制仪器。
-
USB HOST
通过该接口可将USB兼容的存储设备连接至仪器，支持FAT32格式Flash型U盘或USB-GPIB模块。
-
U 盘：读取U盘中的波形文件或状态文件，或将当前的仪器状态或编辑的波形数据存储到U盘中，也可以将当前屏幕显示的内容以图片形式保存到U盘。
-
USB-GPIB 模块（选配附件）：为集成了USB HOST接口但未集成GPIB接口的RIGOL仪器扩展出GPIB 接口。
-
-
LAN
通过该接口仪器连接到网络。本仪器符合LXI CORE 2011 DEVICE类仪器标准，可快速搭建测试系统。连接网络时，用户可通过Web Control发送SCPI命令控制仪器。在有可用的更新时，通过LAN接口可对仪器的系统软件进行在线升级。
-
HDMI
通过该接口可将仪器连接至具有HDMI接口的外部显示器（如监视器或投影仪等），可以观察到更清晰的波形显示。此时，仪器的显示屏仍然有效。
-
AC 电源插孔
本仪器支持的交流电源规格为100~240 V，45~440 Hz。最大输入功率不超过500 W。请使用附件提供的电源线将仪器连接到 AC 电源中。
-
保险丝
如需更换保险丝，请使用符合规格的保险丝。
-
电源开关
