快捷操作

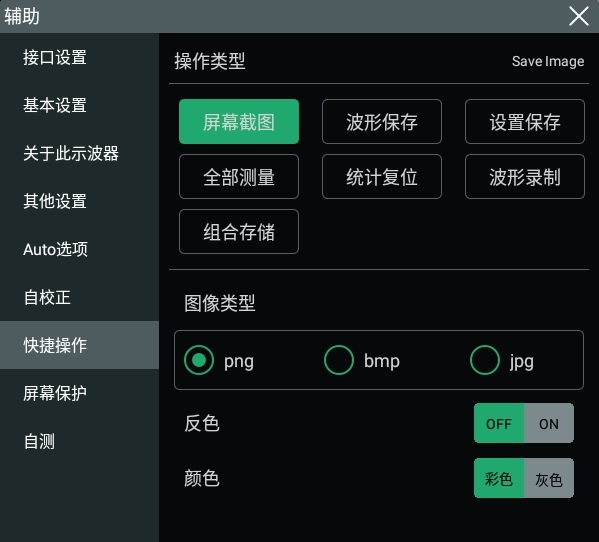

屏幕截图

• 点击选中 屏幕截图 按钮，操作类型 为"Save Image"。

• 在 图像类型 项，可点击选择的图像类型包括“png”、“bmp”或“jpg”。

• 在 反色 项，点击开关按钮选择“打开”（ON）或“关闭”（OFF）反色功能。

• 在 颜色 项，点击选择图像存储的颜色为“彩色”或“灰色”。

设置完成后，可以通过点击仪器右上角的 按钮，截取当前屏幕，并按照设置的类型保存图片。在外接U盘的情况下优先保存至外部存储器，否则存储至内部存储器的指定路径下。

波形保存

• 点击选中 波形保存 按钮，操作类型 为"Save Wave"。

• 在 数据来源 项，可点击选择存储的波形来自“内存”或“屏幕”。

• 在 格式 项，可选的格式类型包括“bin”或“csv”。

设置完成后，可以通过点击仪器右上角的 按钮，按照配置保存波形。在外接U盘的情况下优先保存至外部存储器，否则存储至内部存储器的指定路径下。

设置保存

点击选中 设置保存 按钮，操作类型 为"Save Setup"。

设置完成后，可以通过点击仪器右上角的 按钮，保存当前示波器的设置为.stp文件。在外接U盘的情况下优先保存至外部存储器，否则存储至内部存储器的指定路径下。

全部测量

• 点击选中 全部测量 按钮，操作类型 为"All Measure"。

• 在 全部测量 项，可通过下拉菜单选择测量通道包括CH1 ~ CH4。

设置完成后，可以通过点击仪器右上角的 按钮，进行指定通道的测量。

统计复位

• 点击选中 统计复位 按钮，操作类型 为"Stat Reset"。

• 在 统计复位 项，可点击选择复位“测量”功能或“通过测试”功能的统计项。

设置完成后，可以通过点击仪器右上角的 按钮，可清零屏幕右侧 结果 窗口中指定功能的统计结果，并重新开始测量。

波形录制

点击选中 波形录制 按钮，操作类型 为"Record"。

设置完成后，可以通过点击仪器右上角的 按钮，进行波形录制。

组合存储

• 点击选中 组合存储 按钮，操作类型 为"Save Group"。

• 在 组合存储 项，可点击选择存储选项为“屏幕截图”、“波形保存” 或 “设置保存” 中的一项或多项。

设置完成后，可以通过点击仪器右上角的 按钮，按照配置存储所选项内容。在外接U盘的情况下优先保存至外部存储器，否则存储至内部存储器的指定路径下。
