超时触发类型下，从输入信号的上升沿（或下降沿）跨过触发电平开始到相邻的下降沿（上升沿）跨过触发电平结束的时间间隔（∆T）大于设置的超时时间时，示波器触发，如图 1所示。

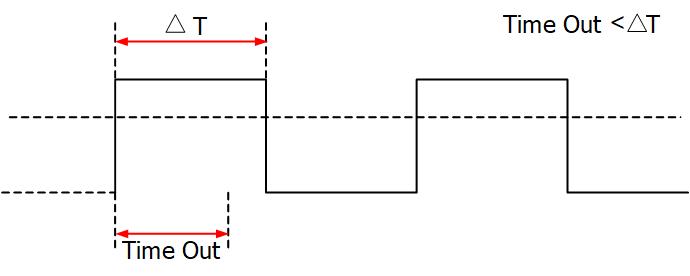

图 1. 超时触发示意图
触发类型
点击触发信息标签进入触发设置菜单，在 触发类型 下拉菜单中选择“超时触发”，可在 图 2 中进行超时触发配置。

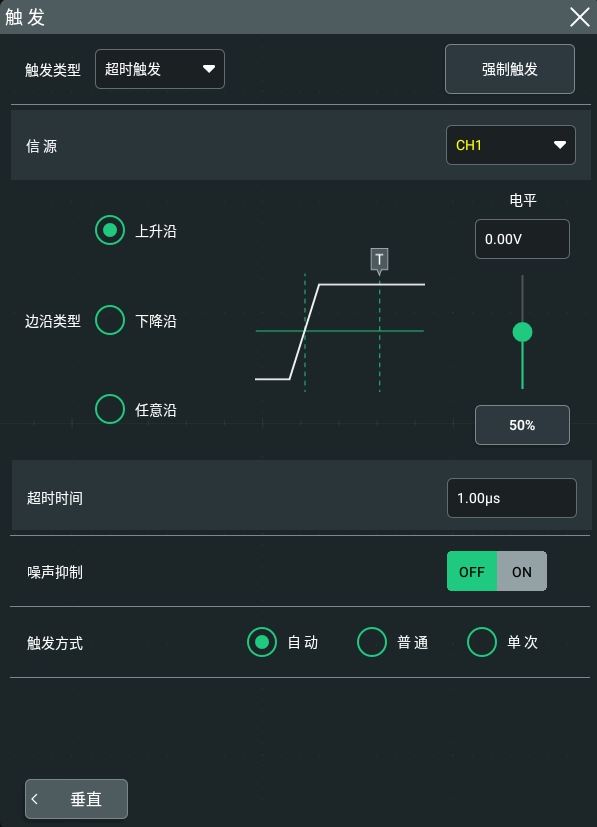

图 2. 超时触发菜单
此时，屏幕上方显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
边沿类型
点击 边沿类型 选择输入信号开始通过触发电平的边沿类型。
-
上升沿：在输入信号的上升沿通过触发电平开始计时。
-
下降沿：在输入信号的下降沿通过触发电平开始计时。
-
任意沿：在输入信号的任意沿通过触发电平开始计时。
超时时间
超时时间用于设置信号跨过触发电平后保持不跳变的最长时间。点击 超时时间 键，通过弹出的数字键盘设置超时触发的超时时间。可设置范围为16 ns至10 s。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考噪声抑制 一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
或拖动触发菜单里的 电平
调节器调整指定触发电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方触发信息标签里。
