视频信号可包含图像信息和时序信息，且具有多种标准和制式。DS70000系列可在NTSC（National Television Standards Committee，美国国家电视标准委员会）、PAL（Phase Alternating Line，逐行倒相）、SECAM（Sequential Couleur A Memoire，顺序传送彩色与存贮）等标准视频信号的场或行上触发。
触发类型
在 触发类型 下拉菜单中选择“视频触发”，可进行视频触发配置。

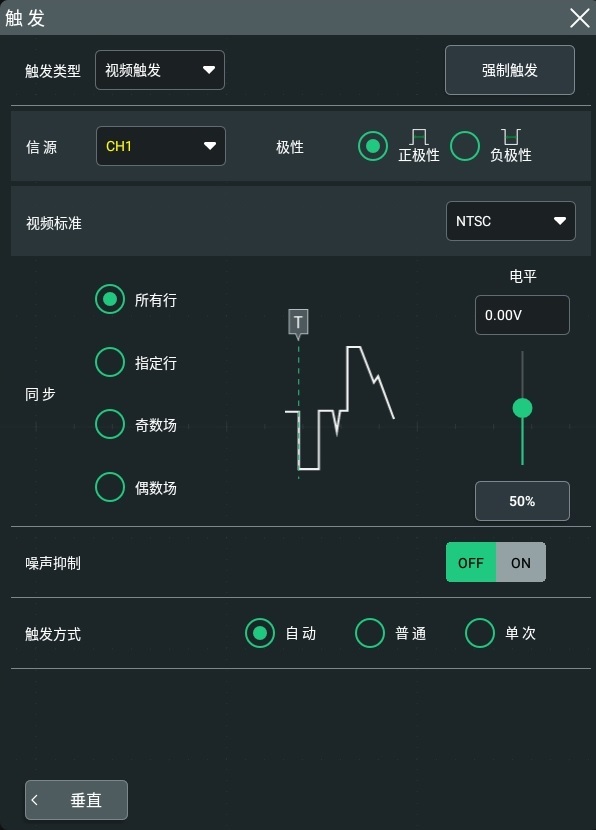

选择触发类型后，屏幕上方的触发信息标签中显示当前的触发设置信息（包括触发类型、触发信源和触发电平，如下图所示），并随着触发设置的改变而改变。
视频极性
在 极性 菜单中选择所需的视频极性，可以选择正极性（
）或负极性（
）。
视频标准
点击 视频标准 键，选择所需的视频标准。
| 视频标准 | 帧频（帧） | 扫描类型 | 电视扫描线（行） |
|---|---|---|---|
| NTSC | 30 | 隔行扫描 | 525 |
| PAL/SECAM | 25 | 隔行扫描 | 625 |
| 480p/60Hz | 60 | 逐行扫描 | 525 |
| 576p/50Hz | 50 | 逐行扫描 | 625 |
| 720p/60Hz | 60 | 逐行扫描 | 750 |
| 720p/50Hz | 50 | 逐行扫描 | 750 |
| 720p/30Hz | 30 | 逐行扫描 | 750 |
| 720p/25Hz | 25 | 逐行扫描 | 750 |
| 720p/24Hz | 24 | 逐行扫描 | 750 |
| 1080p/60Hz | 60 | 逐行扫描 | 1125 |
| 1080p/50Hz | 50 | 逐行扫描 | 1125 |
| 1080p/30Hz | 30 | 逐行扫描 | 1125 |
| 1080p/25Hz | 25 | 逐行扫描 | 1125 |
| 1080p/24Hz | 24 | 逐行扫描 | 1125 |
| 1080i/60Hz | 60 | 隔行扫描 | 1125 |
| 1080i/50Hz | 50 | 隔行扫描 | 1125 |
同步
在 同步 菜单中选择所需的同步类型。
-
所有行：在发现的第一行上触发。
-
指定行：在指定行上触发。
选择该同步触发方式时，您可以指定行号。点击 行号 键，通过弹出的数字键盘改变行号。行号的可设范围与当前选择的视频标准有关，设置范围为1至525（NTSC）、1至625（PAL/SECAM）、1至525（480p）、1至625（576p）、1至750（720p）、1至1125（1080p/1080i）。
-
奇数场：在奇数场的第一个齿脉冲的上升沿处触发。仅当选择NTSC和PAL/SECAM视频标准时可选。
-
偶数场：在偶数场的第一个齿脉冲的上升沿处触发。仅当选择NTSC和PAL/SECAM视频标准时可选。
触发方式
在 触发方式 菜单中选择自动、普通或单次。具体请参考触发方式 一节中的介绍。
触发参数设置
该触发类型下的触发参数：噪声抑制，具体请参考“噪声抑制”一节中的介绍。
触发电平
点击小屏幕里的“触发”菜单，旋转小屏幕右上方的旋钮
或拖动触发菜单里的 电平
调节器调整指定触发电平值。具体请参考触发电平 一节中的介绍。当前触发电平值显示在屏幕上方的触发信息标签里。
-
为了更好地观测视频信号中的波形细节，可以先将存储深度设大一些。
-
对视频信号进行触发调试过程中，由于RIGOL数字示波器具备多级灰度显示功能，不同的亮度能反映信号不同部分的频率。有经验的用户在调试过程中可迅速判断信号的质量，发现异常情况。
