RS232串行总线由发送数据线（TX）和接收数据线（RX）组成。
图 1. RS232串行总线示意图
RS232的工业标准使用的是“负逻辑”，即高电平为逻辑“0“，低电平为逻辑“1”。

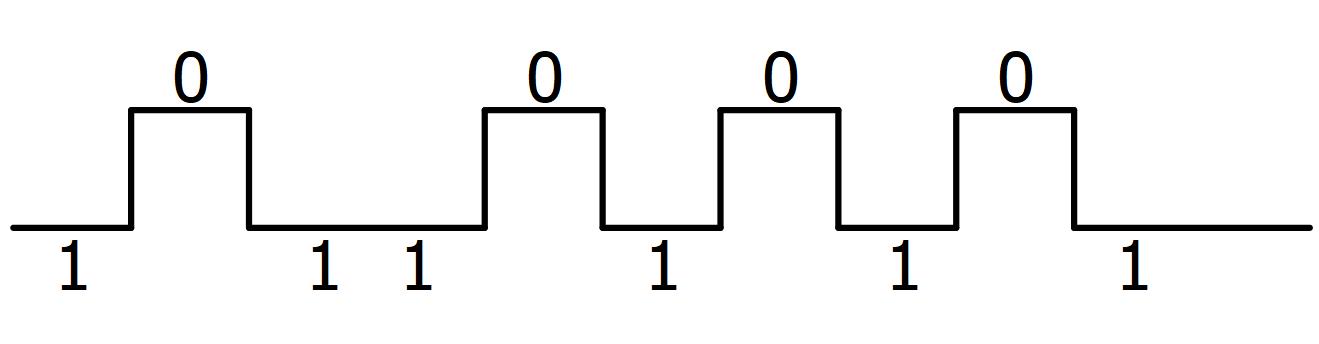

图 2. 负逻辑示意图
RS232中使用波特率表示数据的传输速率（即每秒传输的比特数：bits per second）。RS232中需设置每帧数据的起始位、数据位、校验位（可选）和停止位。
-
起始位：表示数据何时开始输出。
-
数据位：表示每帧数据实际包含的数据位数。
-
校验位：用于检验数据传输的正确性。
-
停止位：表示数据何时停止输出。
进入 解码 菜单，在 总线类型 项，通过下拉菜单选择 RS232，可进行RS232解码的配置。

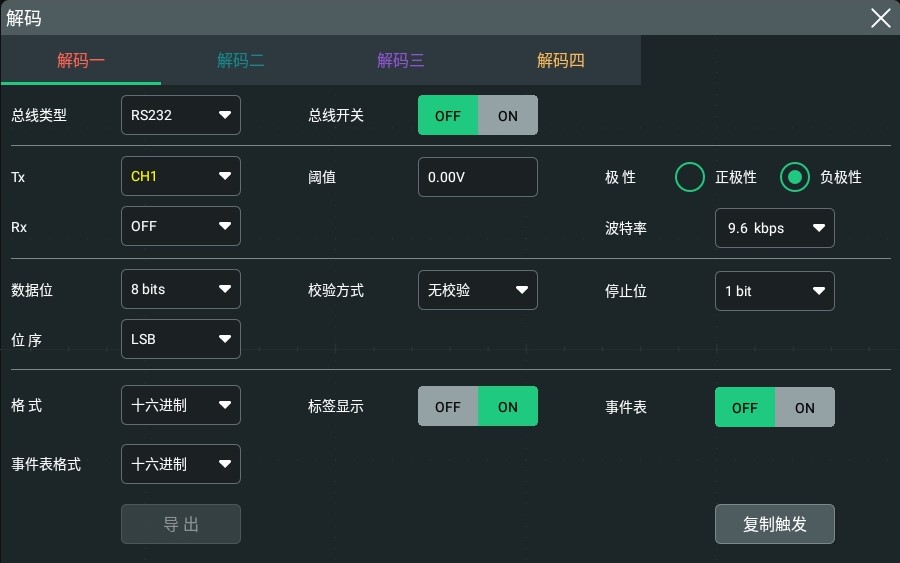

图 3. RS232解码菜单
点击 总线开关 项的开关按钮，选择打开（ON）或关闭（OFF）总线开关功能。
快速应用触发设置至解码
复制触发功能是指将触发设置快速应用至相应类型的解码功能的设置。
点击 复制触发 按钮，可将本仪器触发功能的设置快速应用到当前相应类型的解码功能中。
