打开或关闭模拟通道

打开模拟通道

将一个信号接入CH1的通道连接器后，可通过如下方式开启通道。

• 点击屏幕下方的通道状态标签，打开通道。

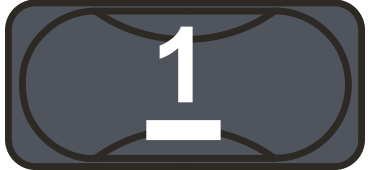

• 按前面板右侧按钮 可打开通道，该按键与对应通道旋钮背灯点亮。

• 在 设置垂直系统 菜单中，选择CH1的通道页签，显示 项选择 ON 可打开CH1，选择 OFF 关闭CH1。

通道处于激活状态，屏幕下方的通道状态标签如下图所示。

通道状态标签中显示的信息与当前通道设置有关（与通道的开/关状态无关）。打开通道后，根据输入信号调整通道的垂直档位、水平时基、触发方式以及触发电平等参数，使显示的波形易于观察和测量。

若CH1通道已打开，但未处于激活状态，通道状态标签如下图显示。

点击屏幕下方的通道状态标签，或按前面板右侧按钮 ，可激活通道CH1。

关闭模拟通道

可通过如下几种方法关闭模拟通道：

• 若CH1通道已打开，处于激活状态，可直接按前面板右侧通道键进行关闭；也可以点击屏幕下方的通道状态标签关闭通道。关闭CH1通道，通道状态标签如下图所示：







• 若通道CH1处于已打开，但未激活状态，首先点击屏幕下方的通道状态标签激活通道CH1，然后再次点击该通道状态标签，可关闭通道CH1。

• 可以在设置垂直系统 菜单中，将通道CH1的 显示 功能按钮设置为OFF，来关闭通道。

• 可以使用触摸屏进行操作，通过下滑通道标签来关闭通道。
