函数/任意波形发生器

DG5000 Pro系列

DG5000 Pro函数/任意波形发生器是RIGOL新一代隔离波形发生器。产品基于Si-Fi II技术平台，实现最高2.5GSa/s采样率，500MHz输出频率，16bit垂直分辨率，拥有多项全新功能升级，满足多个行业及应用场景需求。

数据手册

申请试用
在线咨询一下
起步价
¥19800(未税)

500MHz

最高输出频率

2CH

通道数

2.5GSa/s

采样率

16bits

垂直分辨率

128Mpts .opt

任意波长度
特点
型号
手册
软件&固件
升级与配件
FEATURES

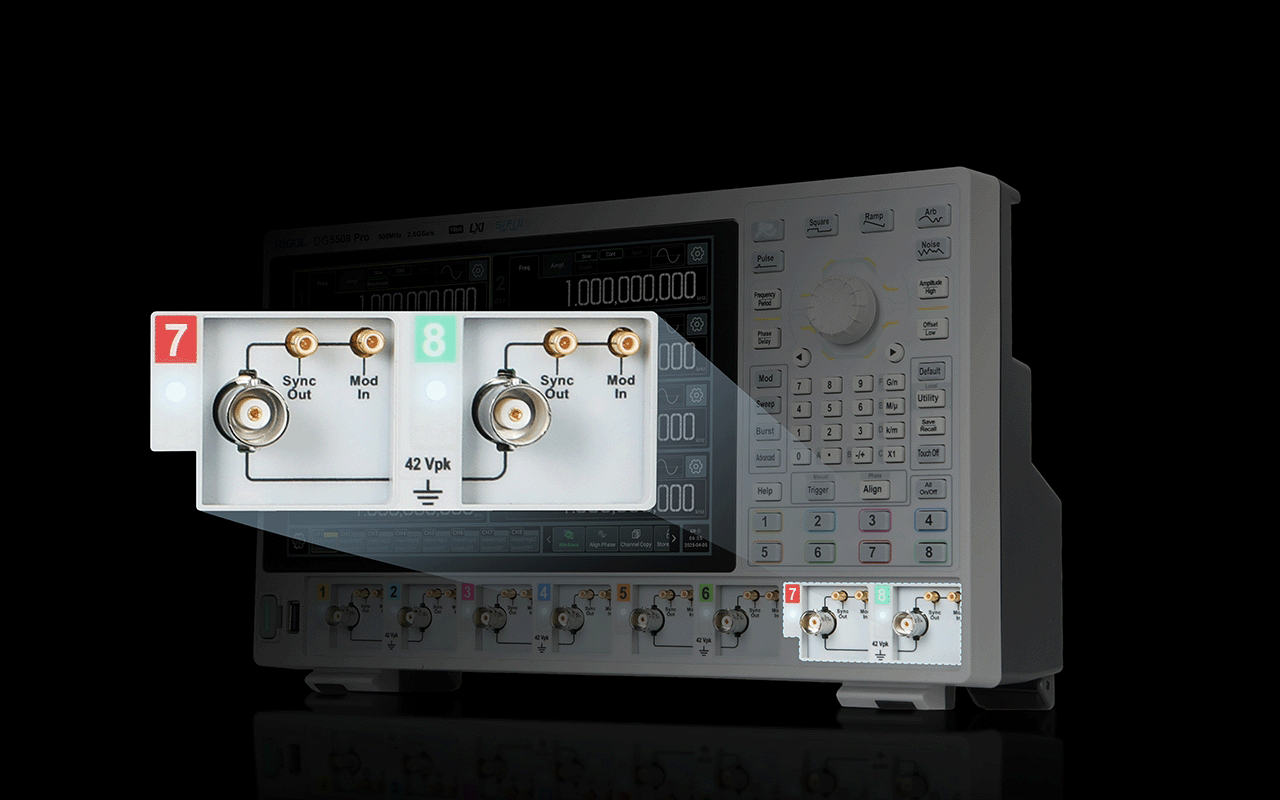

双通道对地隔离

消除地环路带来的干扰和噪声，提升输出稳定性，保护对电位差敏感的器件及电路

高采样，低失真

2.5GSa/s采样率及500MHz最高输出频率，为您的波形输出保驾护航

全系170MHz方波，低至0.8ns(typ.)上升时间

全系方波频率170MHz，方波最小上升时间提升至0.8ns(typ.)，性能的不妥协，入门即高配

信号高保真，低抖动

运用RIGOL SIFI II信号高保真技术，抖动低至200ps；逐点输出，波形不再抖

自定义码型输出

提供从PRBS2~PRBS32多种伪随机序列输出功能及最高300M波特率的自定义码型输出功能，为工程师验证数字IO接口接收机性能提供最直接的帮助

全新多脉冲功能

支持2~16次脉冲可编辑数，适用于快速生成双脉冲信号，驱动如MOSFET，IGBT，第三代半导体功率器件，测试功率器件动态性能参数

512次事件高级波形序列功能

将原本需要多次重复构建波形，搭建测试环境变为一次完整的测试用例，节约用户时间，提升测试效率

全新多音调制功能

可支持用户生成简单的双音至最多16音调波形，音调幅度相位可灵活编辑，为放大器、滤波器等器件性能测试提供更加高效便捷的测试方法

  • 型号
    最高输出频率
    采样率
    垂直分辨率
    通道数
    任意波长度
    价格
    对比
  • DG5502 Pro
    500MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
    ¥39800(未税)
  • DG5352 Pro
    350MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
    ¥29800(未税)
  • DG5252 Pro
    250MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
    ¥19800(未税)
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DG5000 Pro数据手册
    DG5000 Pro数据手册
  • V1.0
  • 2024-08-08
  • 点击下载
  • DG5000 Pro用户手册
    DG5000 Pro用户手册
  • V1.0
  • 2024-10-28
  • 点击下载
  • DG5000 Pro快速指南
    DG5000 Pro快速指南
  • V1.0
  • 2024-10-12
  • 点击下载
  • DG5000 Pro编程手册
    DG5000 Pro编程手册
  • V1.0
  • 2024-11-01
  • 点击下载
软件下载
  • 名称
  • 版本
  • 发布时间
  • 下载
  • Ultra Station(PC)Software
    Ultra Station(PC)Software
  • 00.02.01.00.03
  • 2025-01-15
  • 点击下载
  • Ultra Station UserGuide
    Ultra Station UserGuide
  • V1.0
  • 2024-08-08
  • 点击下载
  • DG5000 Pro固件升级
    DG5000 Pro固件升级
  • v00.01.00.00.28
  • 2024-12-05
  • 点击下载
功能升级
型号
描述
价格
DG5000 Pro-IQ
IQ调制选件
¥ 2999(含税)
DG5000 Pro-MPUL
多脉冲输出选件
¥ 2999(含税)
DG5000 Pro-SEQ
高级序列功能选件
¥ 2999(含税)
DG5000 Pro-2RL
128Mpts/CH最大任意波长度升级选件
¥ 2999(含税)
DG5000 Pro-PJ
码型选件
¥ 2999(含税)
DG5000 Pro-MTONE
多音调选件
¥ 2999(含税)
DG5000 Pro-BND
软件选件包
¥ 8999(含税)
