函数/任意波形发生器

DG800系列

DG800系列函数/任意波形发生器是一款集函数发生器、任意波形 发生器、噪声发生器、脉冲发生器、码型发生器、谐波发生器、 模拟/数字调制器、频率计等功能于一身的多功能信号发生器。全新的外观及人性化的界面设计，带来友好的用户体验。

数据手册

申请试用

产品资料

立即购买
在线咨询一下
起步价
-

35MHz

最高输出频率

2CH

通道数

125Msa/s

采样率

16bits

垂直分辨率

2M(8M opt.)

任意波长度
特点
型号
软件&固件
升级与配件
视频
手册
FEATURES

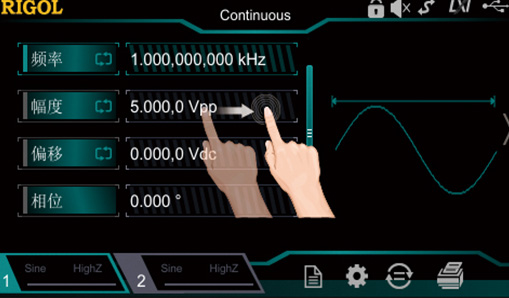

4.3英寸触摸屏

4.3英寸TFT彩色触摸显示屏,全新的UI设计

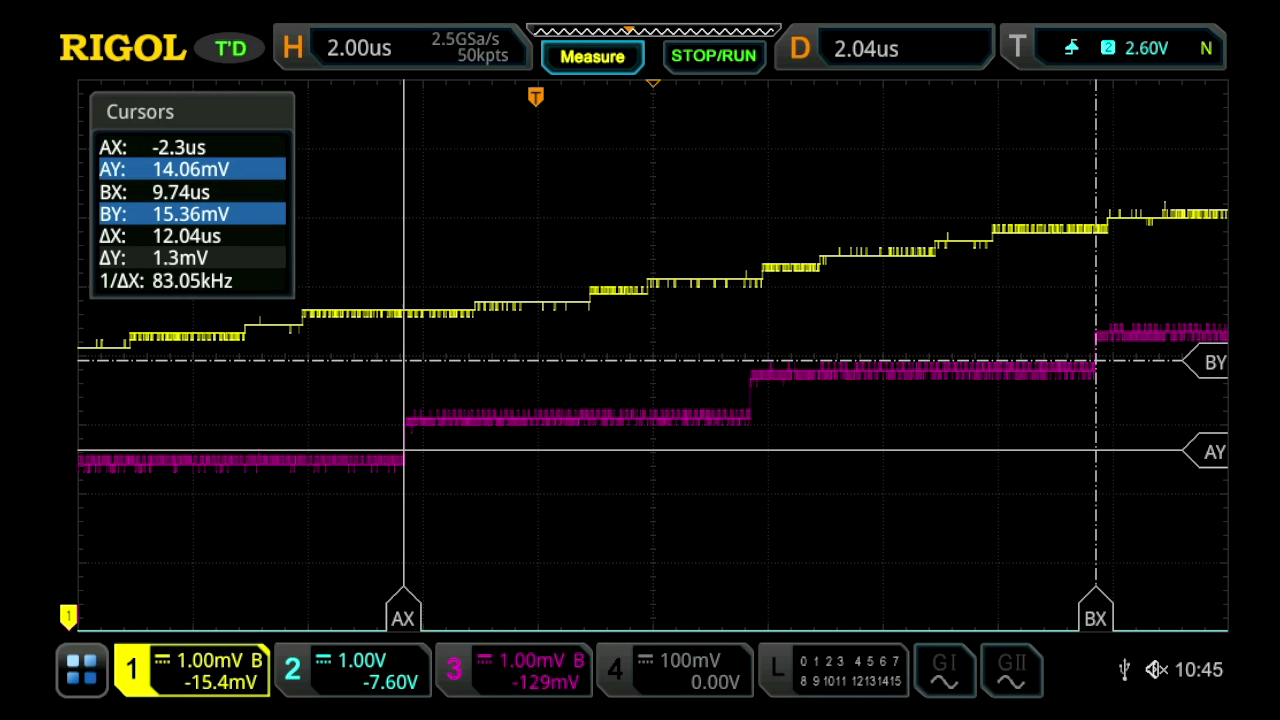

16bit垂直分辨率

DG800系列发生器以16位分辨率扩展输出。 输出电压选项是传统14位发生器的4倍，DG800可以更可靠地再现任何波形 ，提高信号保真度和性能。

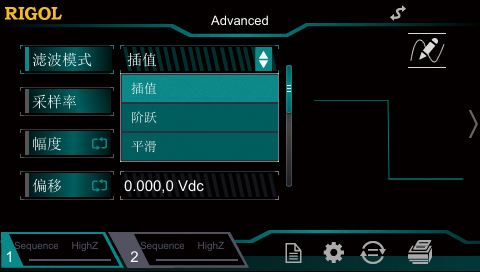

SiFi II技术

SiFi Ⅱ技术让您可以通过步进，平滑和插值等滤波选项，最大限度地灵活地表示信号。 强大的信号排序功能中的这些选项可为您选择的信号提供精确的滚降控制。 结合这些灵活的播放选项或在插值模式下使用边沿时间来自定义信号中宽带组件的范围。

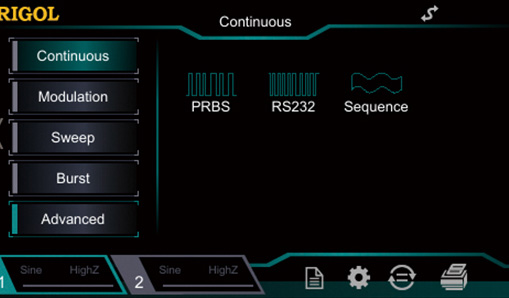

支持多种信号输出

支持PRBS、RS232以及Sequence序列输出

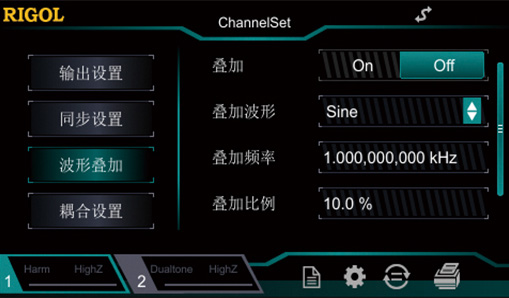

内置波形叠加及通道跟踪

可在基本波上叠加指定频率和百分比幅度的波形后进行输出；通道跟踪功能打开时，双通道所有参数均可同时根据用户的配置更新

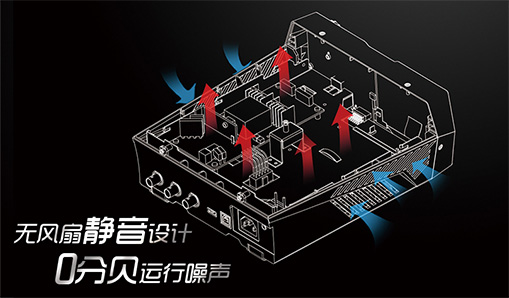

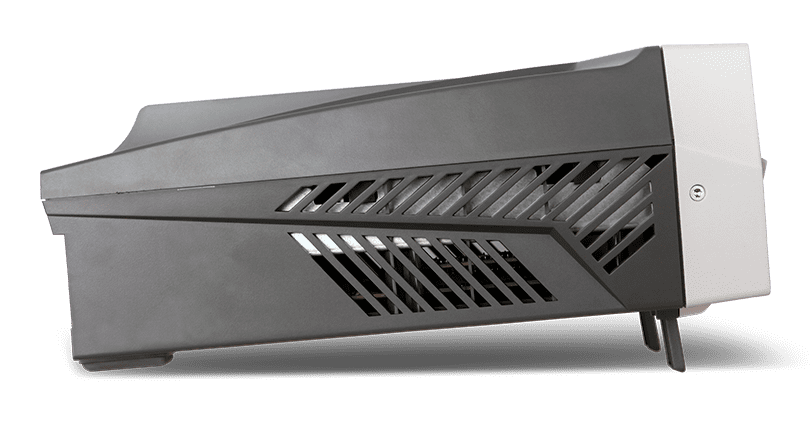

无风扇静音设计

采用无风扇设计结构，无噪声干扰运行

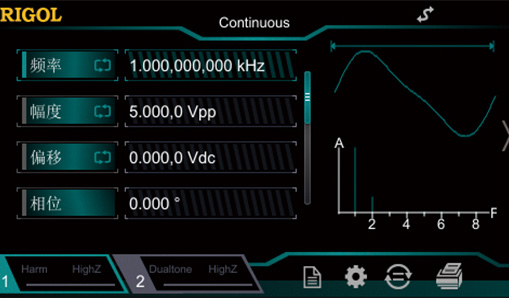

谐波发生器

内置8次谐波发生器功能，输出具有指定次数、幅度和相位的谐波，通常应用于谐波检测设备或谐波滤波设备的测试中。

  • 型号
    最高输出频率
    采样率
    垂直分辨率
    通道数
    任意波长度
    价格
    对比
  • DG811
    10MHz
    125Msa/s
    16bits
    1CH
    2M(8M opt.)

    -

    立即购买

  • DG812
    10MHz
    125Msa/s
    16bits
    2CH
    2M(8M opt.)

    -

    立即购买

  • DG821
    25MHz
    125Msa/s
    16bits
    1CH
    2M(8M opt.)

    -

    立即购买

  • DG822
    25MHz
    125Msa/s
    16bits
    2CH
    2M(8M opt.)

    -

    立即购买

  • DG831
    35MHz
    125Msa/s
    16bits
    1CH
    2M(8M opt.)

    -

    立即购买

  • DG832
    35MHz
    125Msa/s
    16bits
    2CH
    2M(8M opt.)

    -

    立即购买

操作视频
DG900及DG800 序列编辑功能
DG900及DG800 输出谐波
DG900及DG800 任意波边沿可调
DG900及DG800 基本波输出
用户手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DG800用户手册
    DG800用户手册
  • V1.0
  • 2019-08-29
  • PDF
  • DG800快速指南
    DG800快速指南
  • V1.0
  • 2021-12-01
  • PDF
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DG800数据手册
    DG800数据手册
  • V1.0
  • 2019-08-29
  • PDF
  • DG800选型指南
    DG800选型指南
  • V1.0
  • 2021-12-01
  • PDF
编程手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DG800编程手册
    DG800编程手册
  • V1.0
  • 2019-08-29
  • PDF
开源声明
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DG800/900 series Open Source Acknowledgment
    DG800/900 series Open Source Acknowledgment
  • V1.0
  • 2019-08-29
  • PDF
功能升级
型号
描述
价格
DG800-ARB8M
2M到8M任意波存储深度升级选件
¥ 499(含税)
DG800-DCH
单通道到双通道升级选件
¥ 699(含税)
选配附件
型号
描述
价格
BAG-G1
通用仪器包(DSA800/DG4000/DS2000)
¥ 780(含税)
USB-LAN
DG800/DG900 USB-LAN模块
¥ 199(含税)
USB-GPIB
通过USB Host扩展GPIB接口
¥ 1950(含税)
CB-BNC-AC-100-L
BNC到鳄鱼夹转接头
¥ 52(含税)
CB-BNC-BNC-MM-100
BNC同轴线，100cm
¥ 50(含税)
RA5040K
40dB衰减器(50ohm，1W)
¥ 280(含税)
上位机选件
型号
描述
价格
Ultra Station-adv
Ultra Station高级功能选件
¥ 624(含税)
