射频信号源

DSG3000系列

DSG3000系列射频信号源频率范围为9 kHz至3 GHz/6 GHz/12 GHz,是针对无线通信、雷达、物联网等行业而推出的高性能模拟/矢量射频信号发生器,可以广泛用于研发,生产,维修,教育培训等场合,提供丰富的模拟、数字IQ和脉冲调制功能,信号质量优秀,输出性能稳定。

起步价

9kHz~12GHz

频率范围

-130dBm~+13dBm

幅度指标范围

<-110dBc/Hz@1GHz,20KHz偏移

相位噪声(典型值)

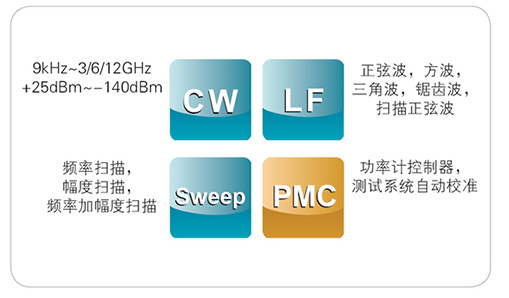

丰富的信号输出功能

DSG3000输出信号频率最高可达12GHz,可以产生连续波,各种形式的低频信号以及多种参数可设置的频率/幅度扫描信号,输出信号精准可靠,并且提供通过功率计自动校准的功能。

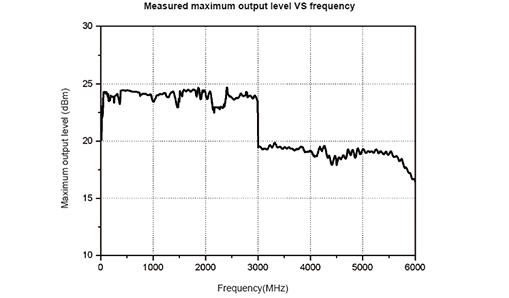

杰出的高功率信号产生能力

最大输出幅度达+13dBm(标称值),可设置+25dBm,满足放大器非线性指标测试。

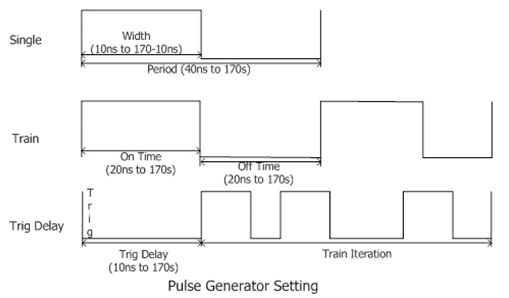

支持脉冲调制,提供高达80dB通断比

标配脉冲调制,脉冲通断比高达80dB,选配可自定义的脉冲序列,可生成单脉冲、双脉冲和任意脉冲序列,配合模拟调制的外调制输入功能,可方便的实现ASK,FSK,PSK等简单数字调制的输出。

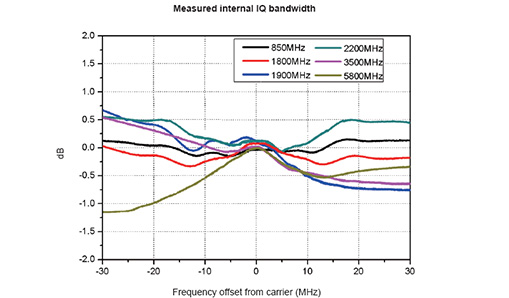

支持内外IQ调制功能

用户可选择内部和外部两种IQ调制方式,内部I+Q调制带宽达60MHz,EVM<0.7%,外部I+Q调制带宽240MHz,EVM<0.8%(典型值),提供Ultra IQ Station用于方便的生成矢量信号波形

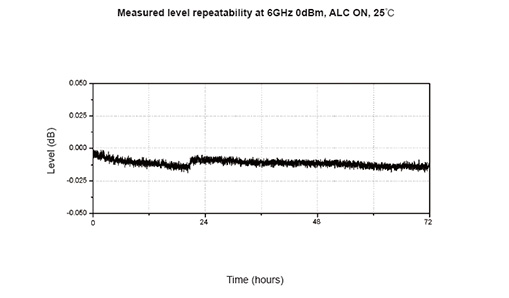

优秀的输出幅度重复性

优异的重复性为工程师提供足够的测试信心,72小时输出幅度变化小于0.02dB。

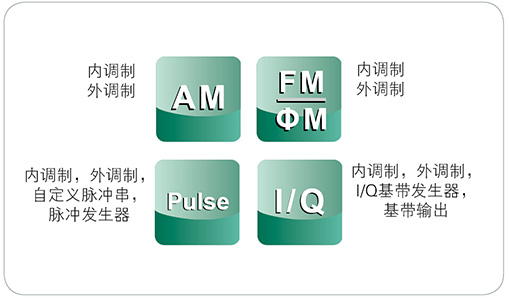

支持多种调制方式

标配调幅,调频,调相等模拟调制方式以及脉冲调制和脉冲发生器,可选可用户自定义的脉冲序列,以及I/Q调制和IQ基带发生器,可生成QAM、ASK、PSK、FSK、MSK等各种常用的调制信号;所有调制都支持内部和外部调制源。

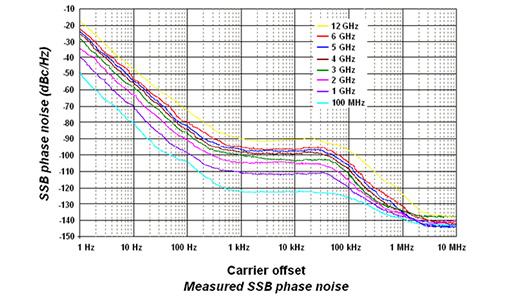

出色的相位噪声指标

高信号纯净度,相位噪声典型值<-110dBc/Hz@20kHz,媲美国外同类产品;选配高稳时钟参考后可以得到更出众的近旁相噪指标。

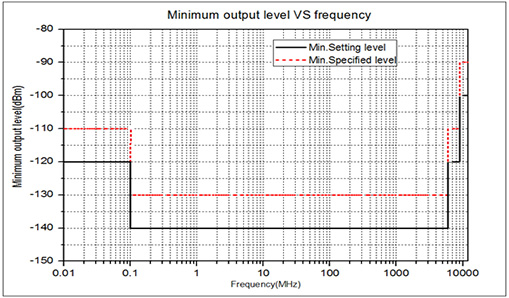

出色小信号输出能力

最小输出幅度达-130dBm,满足苛刻的接收机灵敏度测试要求。

  • 型号
    频率范围
    幅度指标范围
    SSB相噪(典型值)
    价格
    对比
  • DSG3060
    9kHz~6GHz
    -130dBm~+13dBm
    <-105dBc/Hz@1GHz,20KHz
    -
  • DSG3030
    9kHz~3GHz
    -130dBm~+13dBm
    <-105dBc/Hz@1GHz,20KHz
    -
  • DSG3120
    9kHz~12GHz
    -130dBm~+13dBm
    <-110dBc/Hz@1GHz,20KHz
    -
  • DSG3060-IQ
    9kHz~6GHz
    -130dBm~+13dBm
    <-110dBc/Hz@1GHz,20KHz
    -
  • DSG3030-IQ
    9kHz~3GHz
    -130dBm~+13dBm
    <-110dBc/Hz@1GHz,20KHz
    -
功能升级
型号
描述
价格
PUG-DSG3000
脉冲序列发生器
PMC-DSG3000
功率计控制软件包
选配附件
型号
描述
价格
RM-DSG3000
机架安装套件
¥ 663
OCXO-A08
高稳的时钟参考
CB-USBA-USBB-FF-150
USB数据线,150cm
¥ 20
CB-BNC-BNC-MM-100
BNC同轴线,100cm
¥ 50
USB-GPIB
通过USB Host扩展GPIB接口
¥ 1950
ATT03301H
30dB高功率衰减器,最大功率为100W
¥ 1600
RF Attenuator Kit
包括:6dB衰减器(1pcs),10dB衰减器(2pcs)
¥ 3600
RF Adaptor Kit
"包括: N阴头-N阴头适配器(1pcs),N阳头-N阳头适配器(1pcs),N阳头-SMA阴头适配器(2pcs),N阳头-BNC阴头适配器(2pcs),SMA阴头-SMA阴头适配器(1pcs),SMA阳头-SMA阳头适配器(1pcs),BNC T型适配器(1pcs),50Ω SMA负载(1pcs),50Ω BNC阻抗适配器(1pcs)"
¥ 2200
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
¥ 1400
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
¥ 1400
