数字示波器

DS1000Z系列

DS1000Z系列数字示波器采用了UltraVision技术平台，延续了深存储和高波形捕获率的特点，具有超高的性价比优势。其中创新的DS1000Z Plus系列，标配了数字通道接口，仅需增加一条RPL1116逻辑探头，即可升级为全功能的MSO。

数据手册

申请试用

产品资料

立即购买
在线咨询一下
起步价
¥2999(含税)

100MHz

模拟带宽

1GSa/s

最高实时采样率

4

模拟通道数

24Mpts

最大存储深度

30,000wfm/s

最高波形捕获率
特点
型号
软件&固件
探头
升级与配件
视频
手册
FEATURES

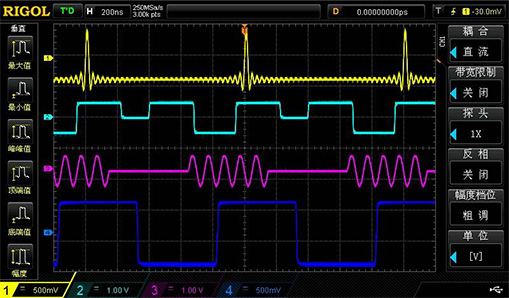

标配4通道

2通道的价格获得4通道产品，标准配置4个模拟通道，方便同时测量多路信号。

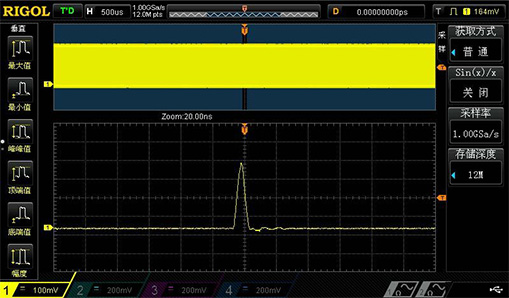

12M存储深度

标配12M，选配可达24M超长存储深度（数字通道6M标配，选配12M），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。

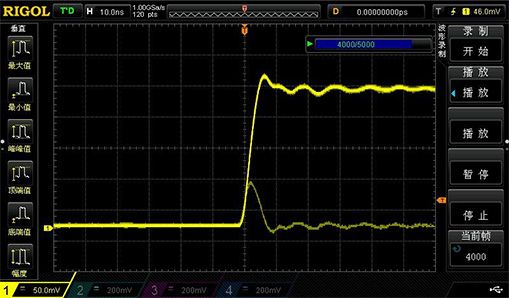

硬件波形录制和回放功能

提供波形录制功能选件，记录波形变化，便捷地回放波形，找出故障所在。

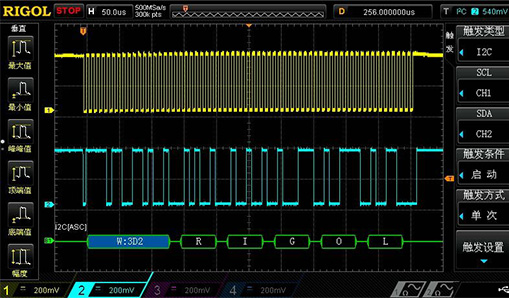

串行总线触发和解码

提供总线触发和解码选件，支持RS232/UART、I2C、SPI总线。

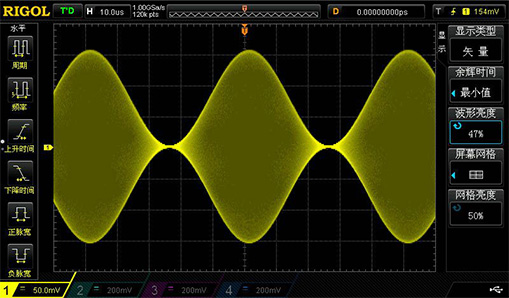

数字荧光显示

多级灰度显示能力，提供类似荧光显示效果，波形变化分毫毕现。

混合信号分析能力

MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析，DS1000Z Plus可升级为MSO。

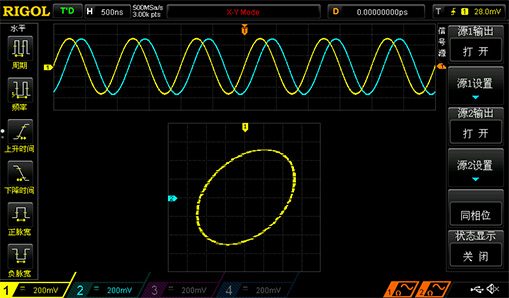

双路25MHz信号源

提供带有双路25MHz任意波形发生器型号，将示波器、逻辑分析仪及信号源三合一，带给您更高效的测试体验。

  • 型号
    模拟带宽
    模拟通道数
    最高实时采样率
    最大存储深度
    最高波形捕获率
    数字通道
    内置信号源
    价格
    对比
  • DS1054Z
    50MHz
    4
    1GSa/s
    24Mpts
    30,000wfm/s
    -
    -
    ¥2999(含税)
  • DS1074Z Plus
    70MHz
    4
    1GSa/s
    24Mpts
    30,000wfm/s
    16(Probe opt.)
    -
    ¥3599(含税)
  • DS1074Z-S Plus
    70MHz
    4
    1GSa/s
    24Mpts
    30,000wfm/s
    16(Probe opt.)
    2CH
    ¥5599(含税)
  • DS1104Z Plus
    100MHz
    4
    1GSa/s
    24Mpts
    30,000wfm/s
    16(Probe opt.)
    -
    ¥3999(含税)
  • DS1104Z-S Plus
    100MHz
    4
    1GSa/s
    24Mpts
    30,000wfm/s
    16(Probe opt.)
    2CH
    ¥5999(含税)

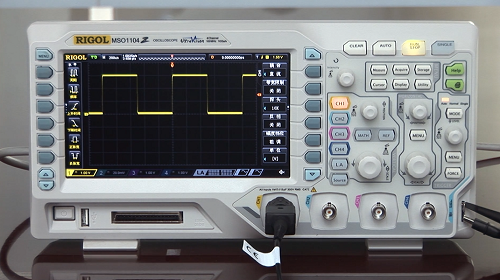

操作视频
DS1000Z Plus功能介绍及演示视频
用户手册
  • 版本
  • 发布时间
  • 下载
  • DS1000Z快速指南
    DS1000Z快速指南
  • V1.0
  • 2022-02-14
  • PDF
  • DS1000Z用户手册
    DS1000Z用户手册
  • V1.0
  • 2022-02-14
  • PDF
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DS1000Z数据手册
    DS1000Z数据手册
  • V1.0
  • 2021-10-26
  • PDF
编程手册
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DS1000Z编程手册
    DS1000Z编程手册
  • V1.0
  • 2021-10-26
  • PDF
无源探头
型号
描述
价格
查看手册
PVP3150
150MHz，10:1/1:1，无源高阻探头
¥ 200(含税)
点击下载
RP1010H
10kV 50MHz高压探头
¥ 2000(含税)
点击下载
RP1018H
18kV 150MHz高压探头
¥ 4000(含税)
点击下载
RP1300H
300MHz高压探头(2kV)
¥ 500(含税)
点击下载
PVP2150
150MHz, 10:1/1:1, 无源高阻探头
¥ 230(含税)
点击下载
PVP2350
350MHz, 10:1/1:1, 无源高阻探头
¥ 300(含税)
点击下载
电流探头
型号
描述
价格
查看手册
RP1000P
4CH电流探头电源
¥ 8800(含税)
-
RP1005C
10MHz,150A
¥ 25800(含税)
点击下载
RP1004C
100MHz,30A
¥ 28800(含税)
点击下载
RP1003C
50MHz,30A
¥ 19800(含税)
点击下载
RP1002C
1MHz，70ADC
¥ 9900(含税)
点击下载
RP1001C
300KHz，100A DC
¥ 4900(含税)
点击下载
高压差分探头
型号
描述
价格
查看手册
PHA1150
高压差分探头，DC-100MHz，1500V
¥ 6500(含税)
点击下载
PHA0150
高压差分探头，DC-70MHz，1500V
¥ 4900(含税)
点击下载
RP1100D
高压差分探头，100MHz，3.5KV
¥ 4900(含税)
点击下载
RP1050D
高压差分探头，50MHz，3.5KV
¥ 3900(含税)
点击下载
RP1025D
高压差分探头，25MHz，700V
¥ 2900(含税)
点击下载
逻辑分析仪探头
型号
描述
价格
查看手册
RPL1116
16通道有源逻辑分析仪探头
申请报价
点击下载
选配附件
型号
描述
价格
BAG-DS1000
仪器包
¥ 350(含税)
CB-USBA-USBB-FF-150
USB数据线，150cm
¥ 20(含税)
-
-
申请报价
CB-BNC-BNC-MM-100
BNC同轴线，100cm
¥ 50(含税)
RM-DG4000/DS1000Z
机架安装套件
¥ 980(含税)
上位机选件
型号
描述
价格
UPA-DS
电源分析选件
¥ 6098(含税)
固件下载
  • 名称
  • 版本
  • 发布时间
  • 下载
  • DS1000Z固件升级
    DS1000Z固件升级
  • v00.04.05
  • 2023-10-24
  • 点击下载
软件下载
  • 名称
  • 版本
  • 发布时间
  • 下载
  • Ultra Power Analyzer
    Ultra Power Analyzer
  • 00.01.02.05
  • 2021-10-26
  • 点击下载
  • Ultra Sigma 帮助文档
    Ultra Sigma 帮助文档
  • V1.0
  • 2021-10-26
  • 点击下载
  • Ultra Sigma 软件安装包
    Ultra Sigma 软件安装包
  • 00.01.06.01
  • 2021-10-26
  • 点击下载
  • Ultra Scope 软件
    Ultra Scope 软件
  • 00.01.02.13
  • 2021-10-26
  • 点击下载
