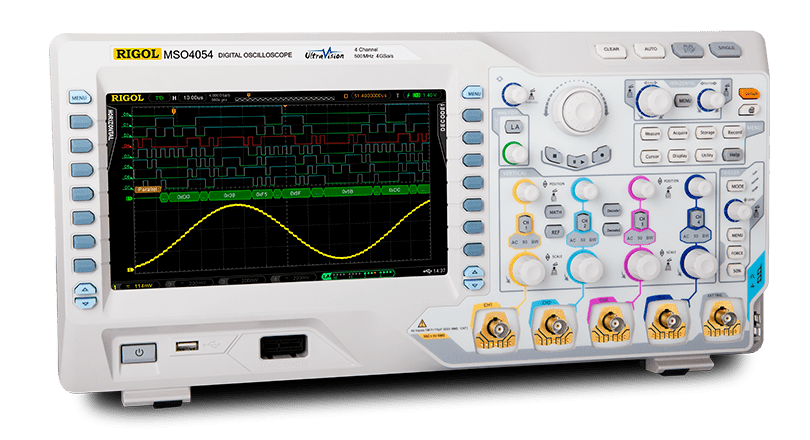

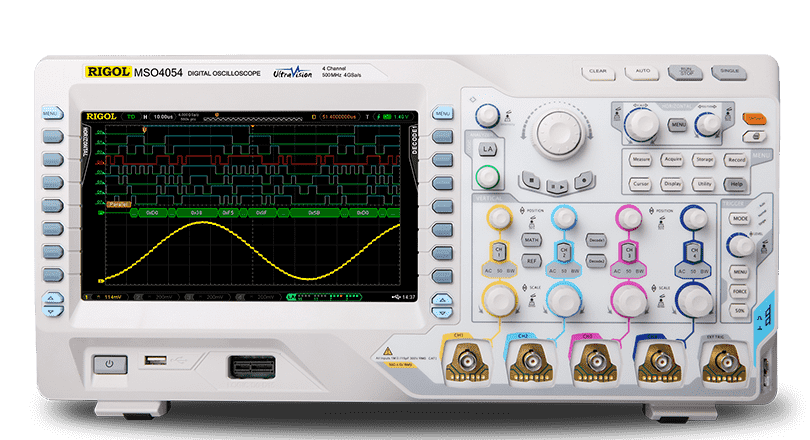

数字示波器

MSO/DS4000系列

MSO/DS4000系列是RIGOL基于Ultra Vision一代技术平台的中端示波器。

起步价
¥19800

500MHz

带宽

4

模拟通道数

4GSa/s

最高实时采样率

140Mpts

最大存储深度

110,000wfm/s

最高波形捕获率

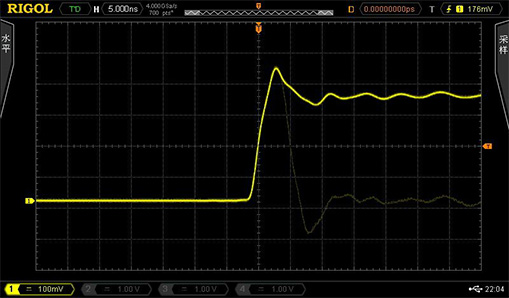

高达11万次波形捕获率

提供高达11万次/秒的波形捕获率,及时发现偶发问题,缩短电路调试时间

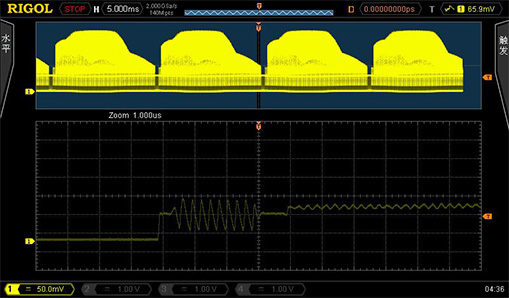

140M标配存储深度

标配140M的超长存储深度(数字通道28M),让用户可以全面兼顾波形全局和细节,在更长时间内保持最高采样率,不会漏失任何波形变化

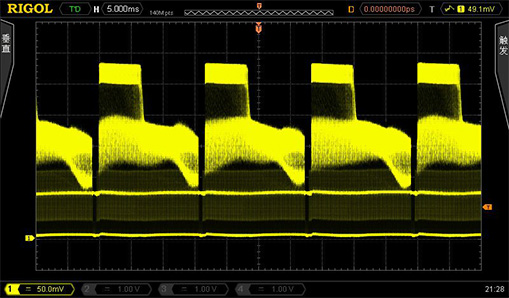

256级灰度显示功能

提供类似模拟示波器的荧光显示效果,不但显示波形随时间的变化信息,更能提供信号出现概率

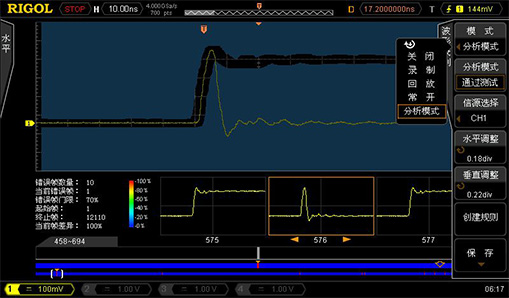

20万帧波形录制、回放及分析功能

硬件实现的实时录制功能,可记录多达20万帧波形,专用数据分析导航旋钮快速查看录制内容,便捷地回放、分析和比较波形,找出故障所在

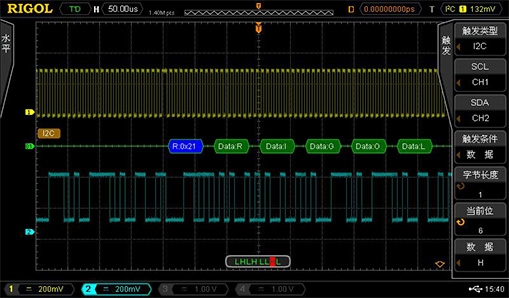

串行总线触发和解码

标配I2C,SPI,RS232,CAN/LIN, Flexray触发功能,添加选件支持上述总线解码

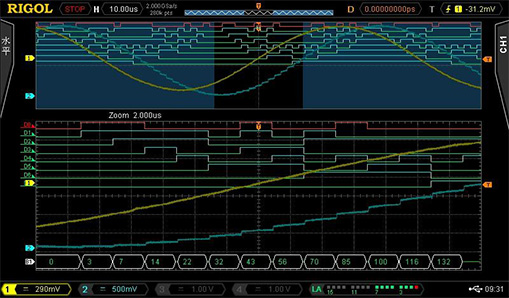

混合信号分析能力

MSO型号提供16路数字逻辑通道,更方便地同时测试多路模拟和数字信号,更便捷地进行数字逻辑和混合信号分析

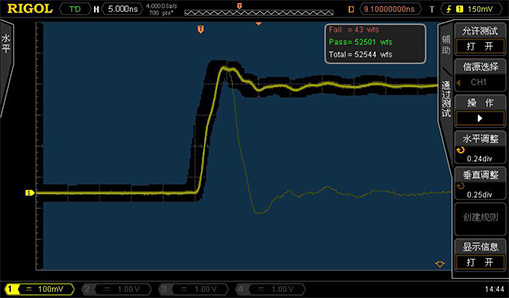

标配波形模板测试功能

标配提供模板测试功能,具备Pass/Fail统计,报错停止和报警功能,方便生产线测试和长期监测应用

  • 型号
    模拟带宽
    模拟通道数
    最高实时采样率
    最大存储深度
    最高波形捕获率
    数字通道
    内置信号源
    价格
    对比
  • DS4054
    500MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4052
    500MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4034
    350MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4032
    350MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4024
    200MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4022
    200MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4014
    100MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • DS4012
    100MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    -
    -
    -
  • MSO4054
    500MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥79800
  • MSO4052
    500MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥77800
  • MSO4034
    350MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥64800
  • MSO4032
    350MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥56800
  • MSO4024
    200MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥38800
  • MSO4022
    200MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥35800
  • MSO4014
    100MHz
    4
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥29800
  • MSO4012
    100MHz
    2
    4GSa/s
    140Mpts
    110,000wfm/s
    16
    -
    ¥25835
宽带升级
型号
描述
价格
BW3T5-MSO/DS4000
带宽升级选件,由350M升级至500M,适用于MSO/DS403x机型
¥ 17059
BW2T5-MSO/DS4000
带宽升级选件,由200M升级至500M,适用于MSO/DS402x机型
¥ 37263
BW2T3-MSO/DS4000
带宽升级选件,由200M升级至350M,适用于MSO/DS402x机型
¥ 20204
功能升级
型号
描述
价格
SD-RS232-DS4000
RS232解码套件
¥ 4980
SD-I2C/SPI-DS4000
I2C解码套件
¥ 4980
SD-FlexRay-DS4000
FlexRay解码套件
¥ 12500
SD-AUTO-DS4000
CAN解码套件
¥ 4980
BND-MSO/DS4000
MSO/DS4000选件套装
¥ 4980
选配附件
型号
描述
价格
RM-DS4000
机架安装套件
¥ 2000
CB-USBA-USBB-FF-150
USB数据线,150cm
¥ 20
CB-DB9-DB9-F-F-150
RS232数据线,双母头,150cm
¥ 89
CB-BNC-BNC-MM-100
BNC同轴线,100cm
¥ 50
NFP-3
近场探头,频率范围:30 MHz 至3 GHz
¥ 2990
DK-DS6000
演示板
¥ 980
上位机选件
型号
描述
价格
UPA-DS
电源分析软件
¥ 6098
无源探头
型号
描述
价格
查看手册
RP1018H
18kV 150MHz高压探头
¥ 4000
RP1300H
300MHz高压探头(2kV)
¥ 500
PVP2150
150MHz,10:1/1:1,无源高阻探头(单条装)
¥ 230
PVP2350
350MHz,10:1/1:1,无源高阻探头(单条装)
¥ 300
RP6150A
1.5GHz无源低阻探头(500ohm)
¥ 2350
RP3500A
500MHz无源高阻探头
¥ 1360
有源探头
型号
描述
价格
查看手册
RP7150S
1.5GHz有源单端探头
¥ 14267
RP7150
1.5GHz有源差分探头
¥ 35000
RP7080S
800MHz有源单端探头
¥ 7130
RP7080
800MHz有源差分探头
¥ 17129
电流探头
型号
描述
价格
查看手册
RP1000P
4CH电源
¥ 8800
-
RP1005C
10MHz,150A
¥ 25800
RP1004C
100MHz,30A
¥ 28800
RP1003C
50MHz,30A
¥ 19800
RP1002C
1MHz,70ADC
¥ 9900
RP1001C
300KHz,100A DC
¥ 4900
高压差分探头
型号
描述
价格
查看手册
PHA1150
高压差分探头,DC-100MHz,1500V
¥ 6500
PHA0150
高压差分探头,DC-70MHz,1500V
¥ 4900
RP1100D
100MHz,6.5KV
¥ 4900
RP1050D
50MHz,6.5KV
¥ 3900
RP1025D
25MHz,1.3KV
¥ 2900
逻辑分析仪探头
型号
描述
价格
查看手册
RPL2316
MSO4000/2000A逻辑探头,16通道
¥ 4999
数据手册
  • 名称
  • 版本
  • 发布时间
  • 下载
编程手册
  • 名称
  • 版本
  • 发布时间
  • 下载
官网所有商品价格仅供参考,实际价格以RIGOL普源商城结算为准。
